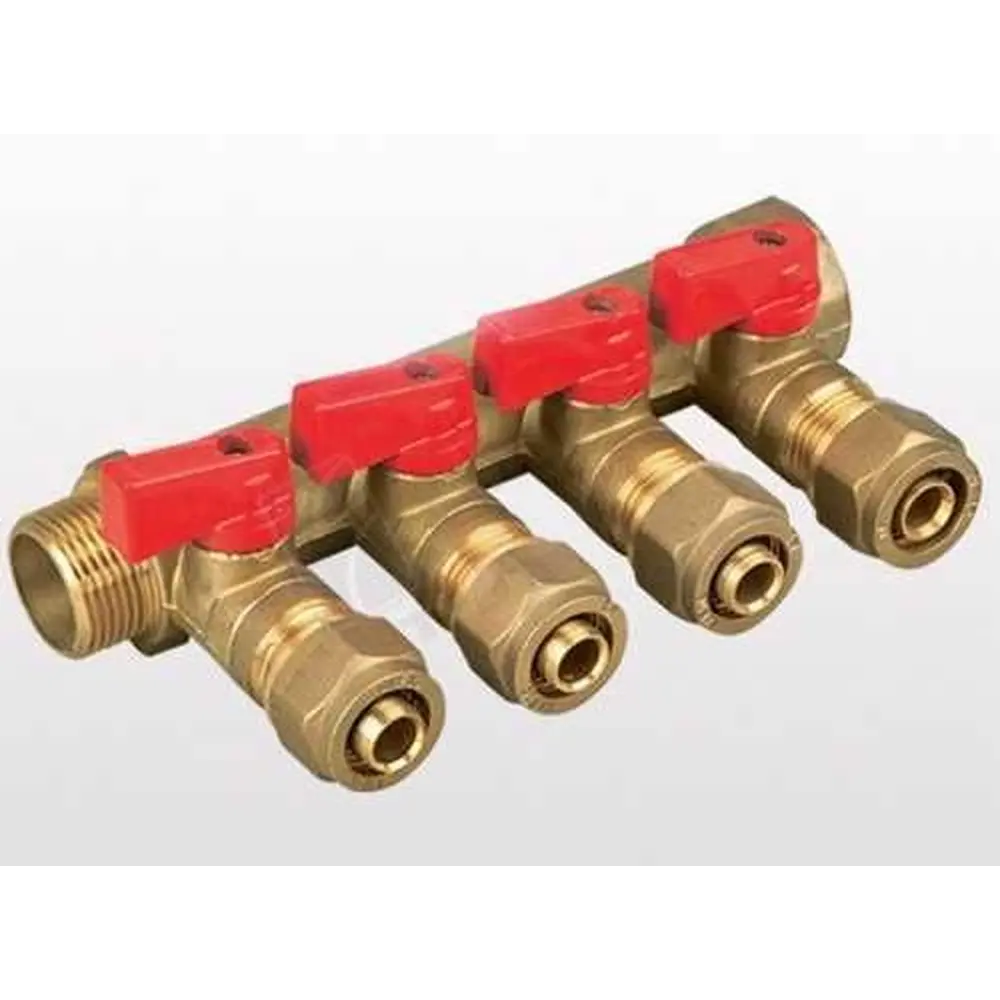

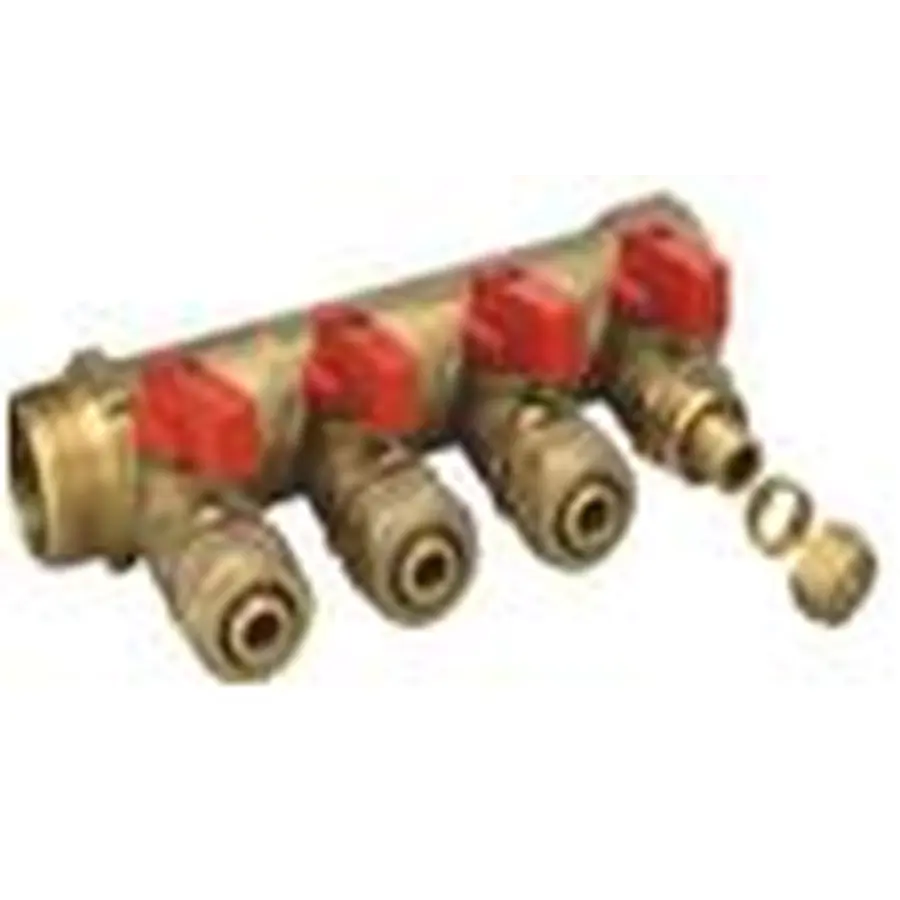

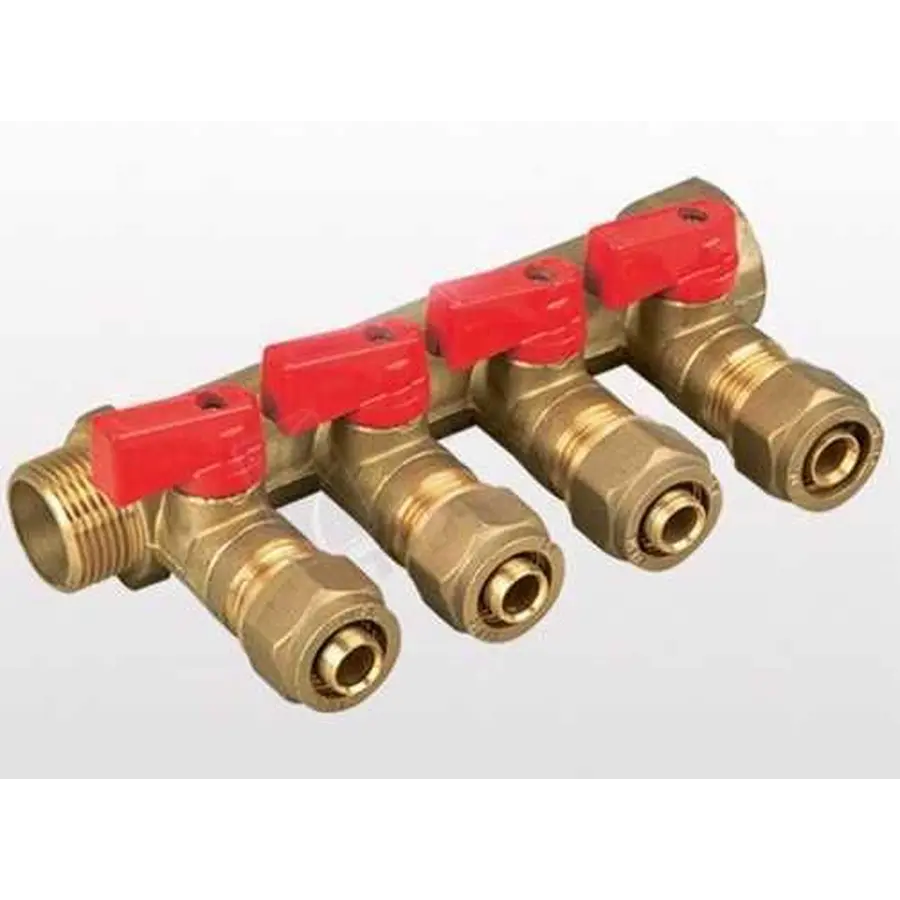

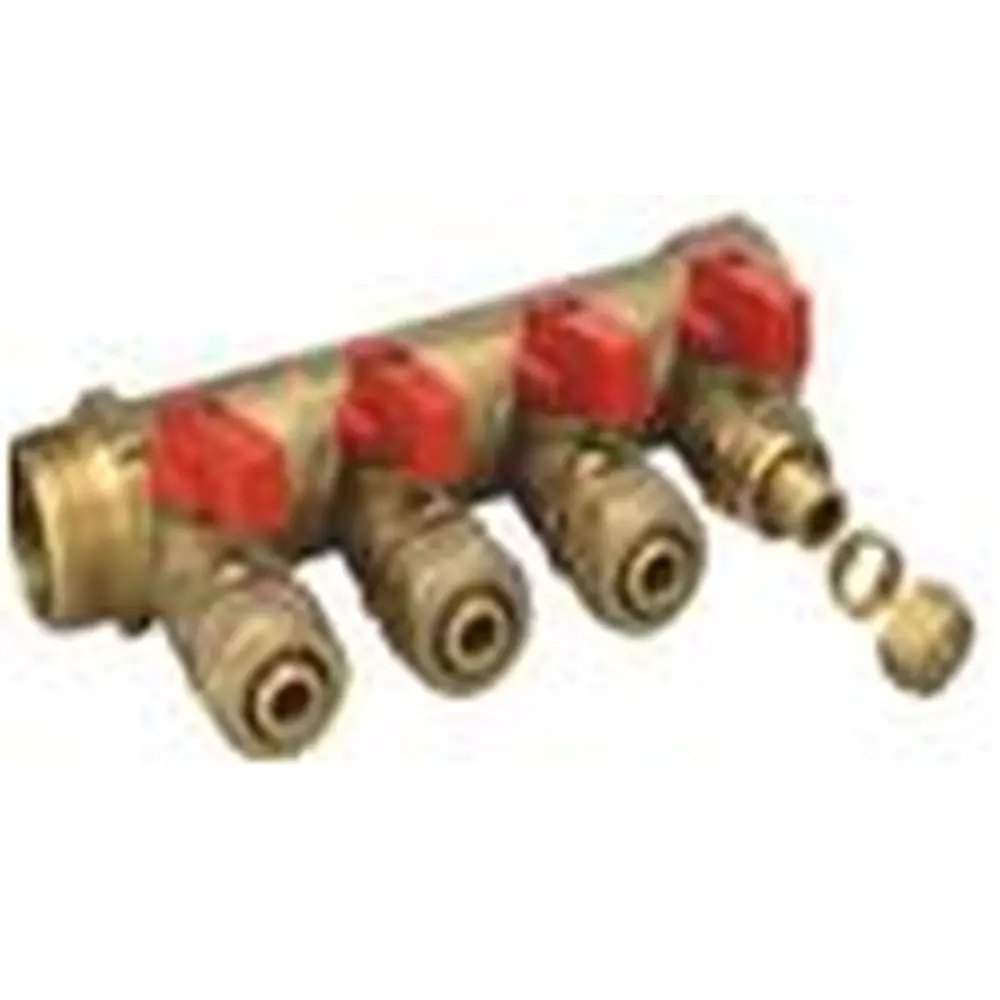

Колектор CRISTAL 1"х16" 5-ою з перекриванням (NM-1018)

Колектор CRISTAL 1"х16" 5-ою з перекриванням (NM-1018)

Кількість виходів: 5
Різьба колекторної балки: 1 "дюйма
Діаметр виходу на трубу: 16

Розподільчий колектор призначений для контролю і розподілу теплоносія в системах опалення.

Паралельне зєднання сантехнічних приладів за допомогою спеціального розподільного колектора істотно полегшує їх експлуатацію. Колекторна розводка дозволяє сконцентрувати всі підключення в одному місці, зберігаючи при цьому їх незалежність один від одного. Таким чином, в разі необхідності відключити ту чи іншу гілку це можна зробити, не порушуючи функціонування всієї системи.
Колектор - це просто труба, у якій є виходи для підключення інших трубопроводів:

З двох сторін на колекторах є різьблення зовнішні або внутрішні. Колектори бувають на різну кількість контурів: від двох і більше.

Коли необхідно плавне регулювання потоків робочої середовища, необхідний колектор типу, оснащений вбудованими вентилями.

Колектори призначені для розподілу потоку середовища за окремим
приладу або групи приладів, контуру або петлі «теплої підлоги», окремих частинах або гілках системи.
Колектори CRISTAL можуть використовуватися на трубопроводах систем холодного (в тому числі питного) і гарячого водопостачання, опалення, стисненого повітря, а також на технологічних трубопроводах, що транспортують рідини, неагресивні до матеріалів елементів колекторних систем.
Колектори з регулюючими вентилями дозволяють збалансувати витрати
по споживачах.
Колектори з кульовими кранами дають можливість відключати кожного
окремого споживача.
До колекторів можуть приєднуватися сталеві, полімерні, металополімерні і мідні трубопроводи.

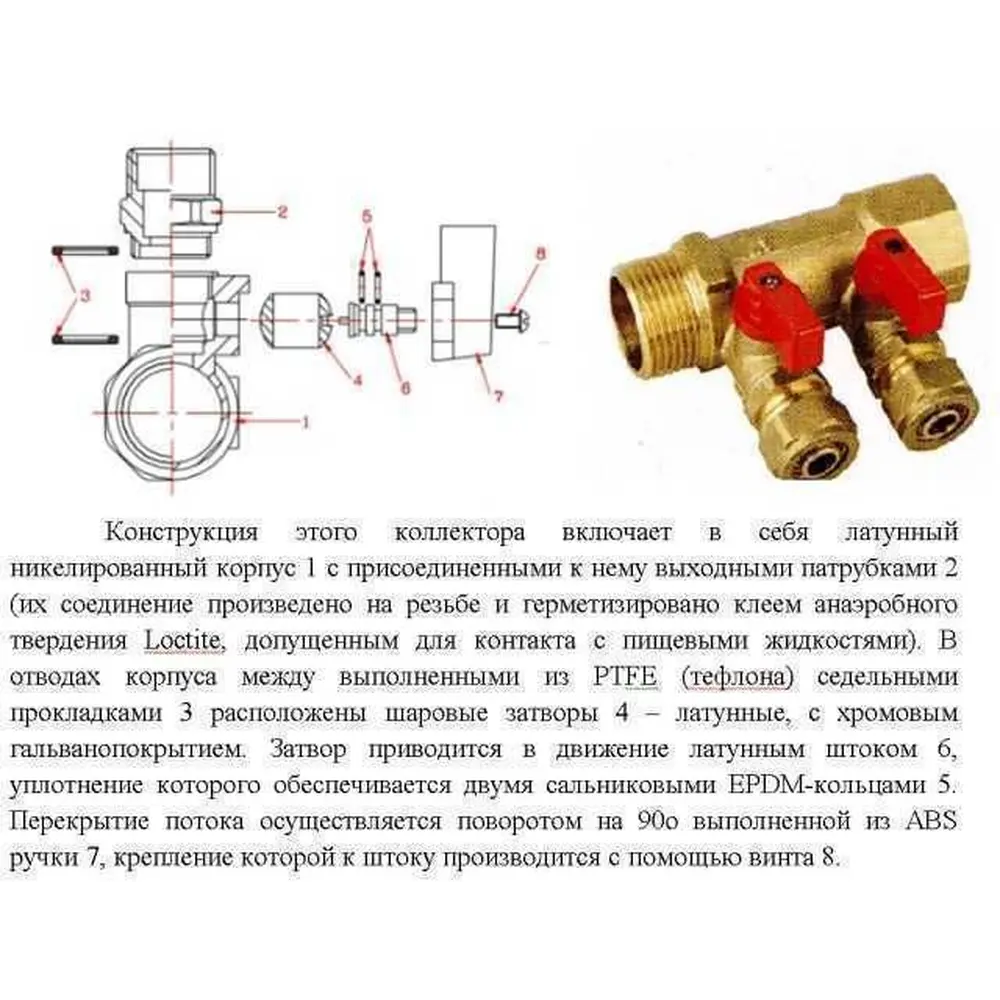

Конструкція колектора включає в себе латунний нікельований корпус 1 з приєднаними до нього вихідними патрубками 2 (їх зєднання вироблено на різьбі і герметизоване клеєм анаеробного затвердіння Loctite, допущеним для контакту з харчовими рідинами). У відводах корпусу між виконаними з РТFE (тефлону) сідельними прокладками 3 розташовані кульові затвори 4 - латунні, з хромовим гальванопокриттям. Затвор наводиться в рух латунним штоком 6, ущільнення якого забезпечується двома сальниковими EPDM-кільцями 5. Перекриття потоку здійснюється поворотом на 90o виконаної з ABS ручки 7, кріплення якої до штоку проводиться за допомогою гвинта 8.

Переваги використання колектора CRISTAL:
 тиск в трубах буде вирівняно по всьому приміщенню.
 опалення будинку буде проводитися рівномірно
 стабілізація тиску в трубопроводі:
 відсутність температурних перепадів при одночасній роботі декількох пристроїв;
 відособленість кожного підключення, що дозволяє при необхідності заблокувати певну гілку, не порушуючи функціонування всієї системи;
 можливість організації прихованого трубопроводу;
 зручність і безпеку експлуатації;
 можливість контролю і регулювання технічних параметрів підключених систем (наприклад, у розводок для теплої підлоги).
