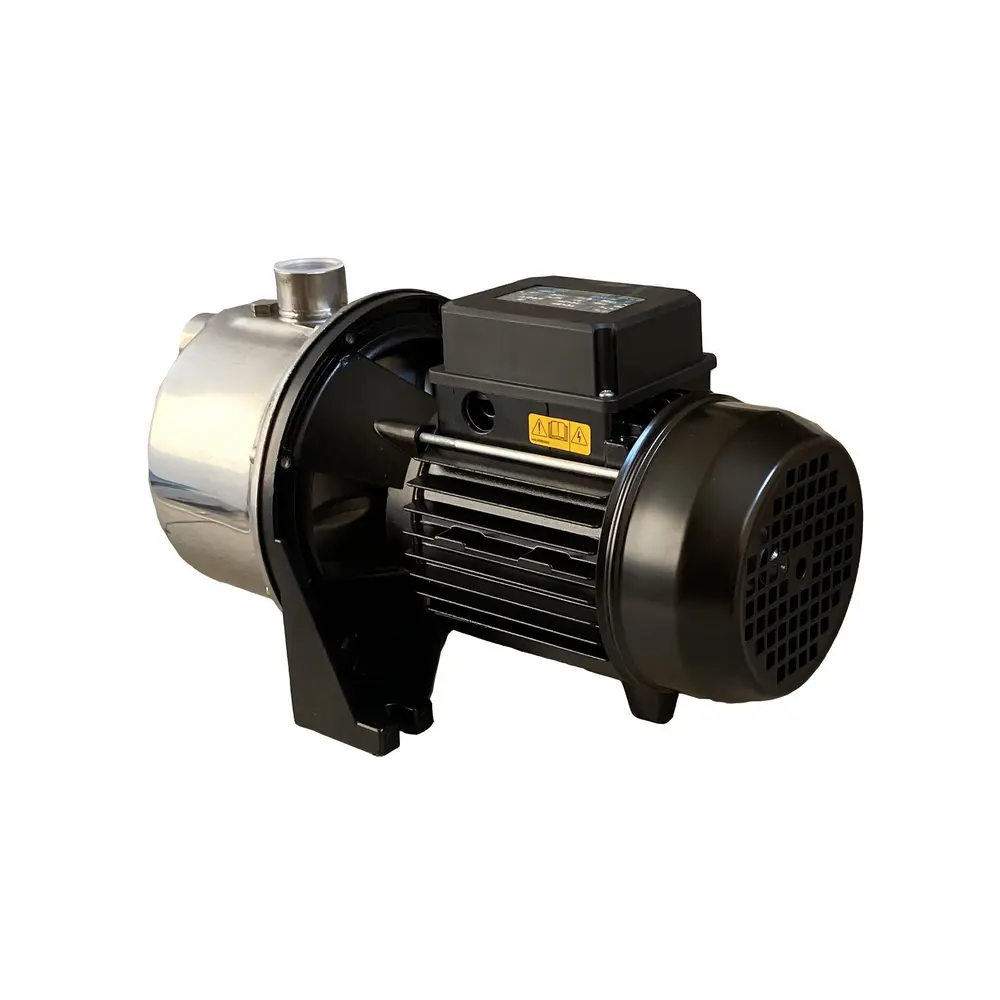

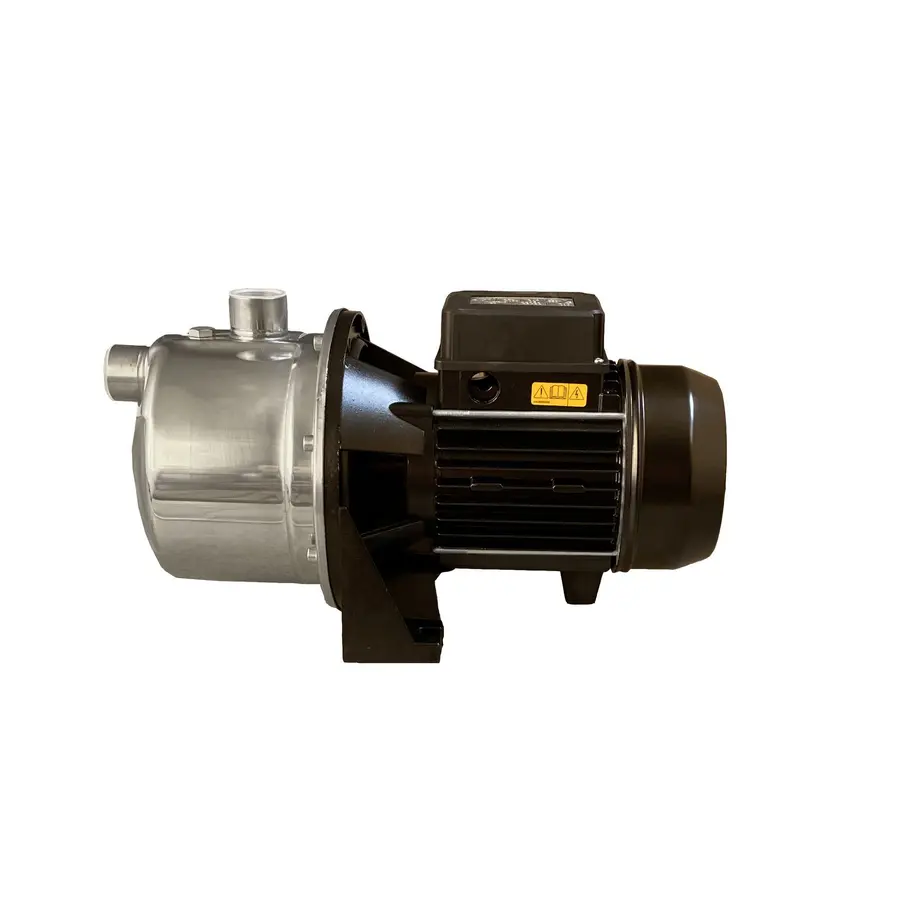

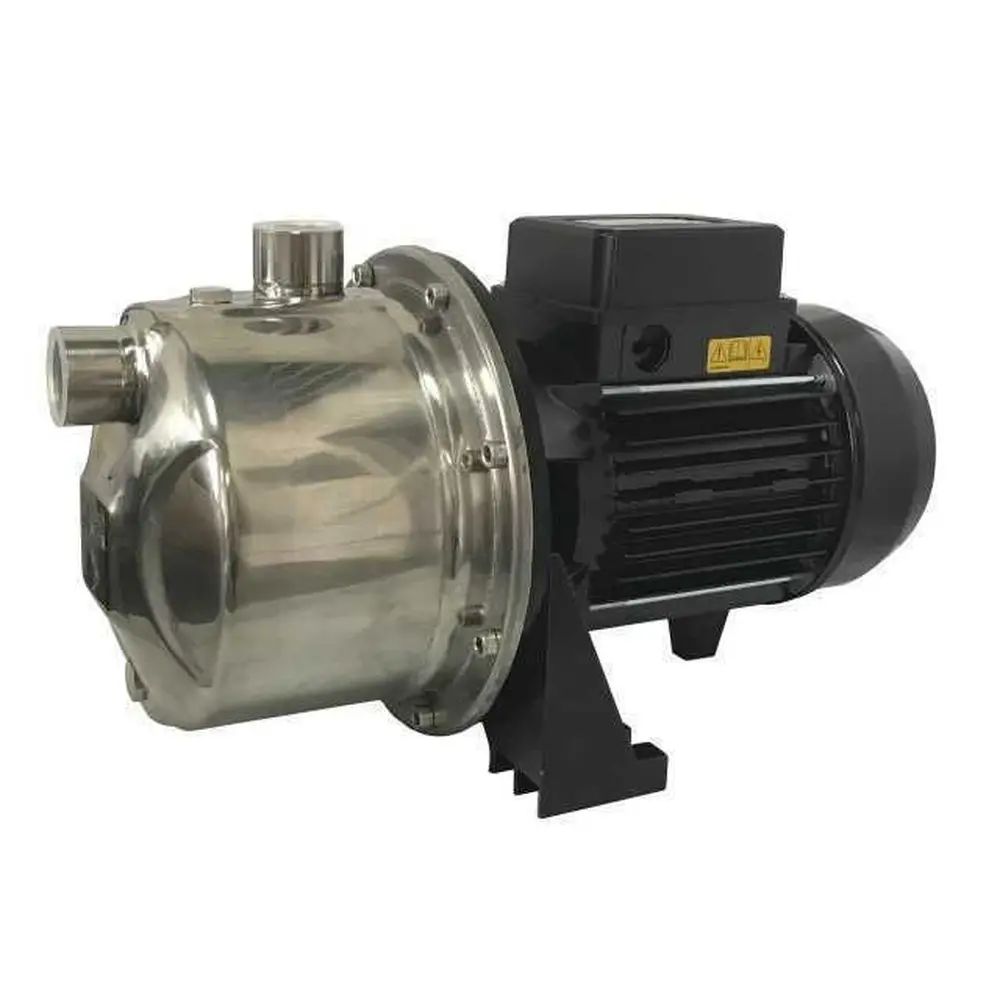

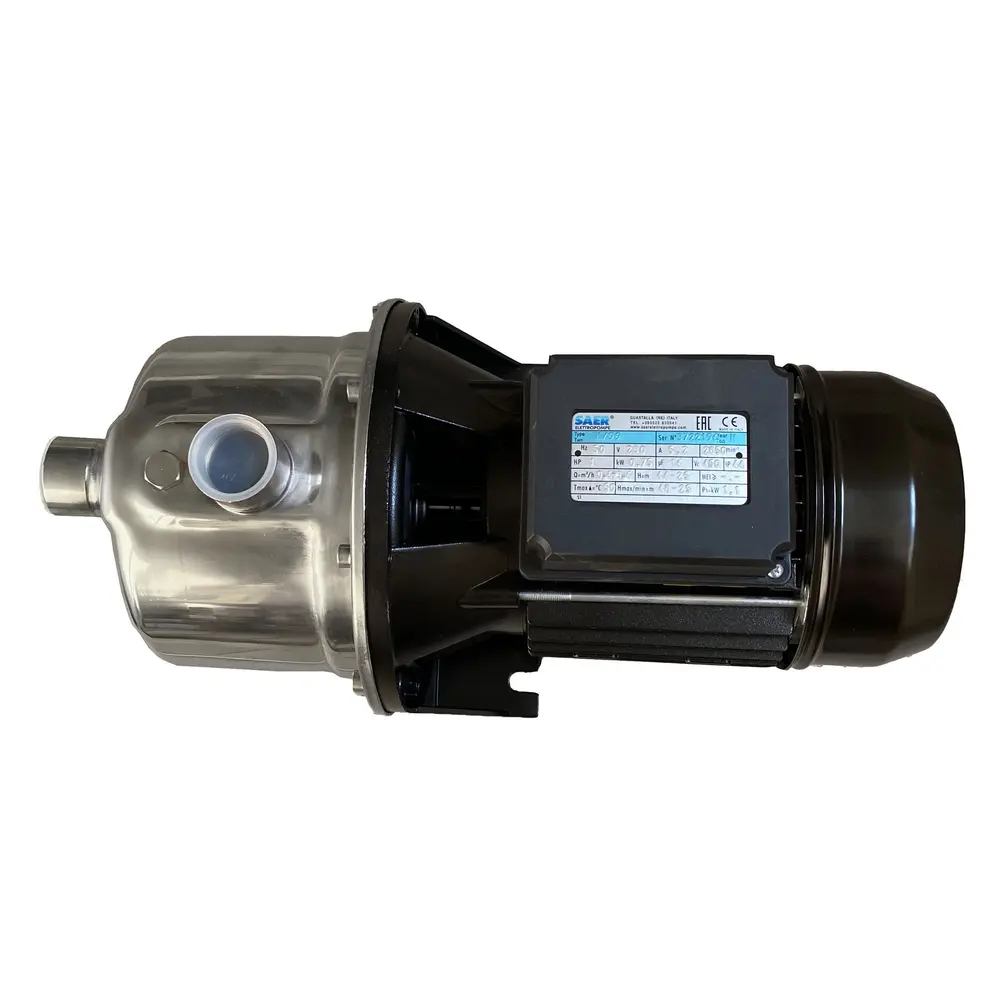

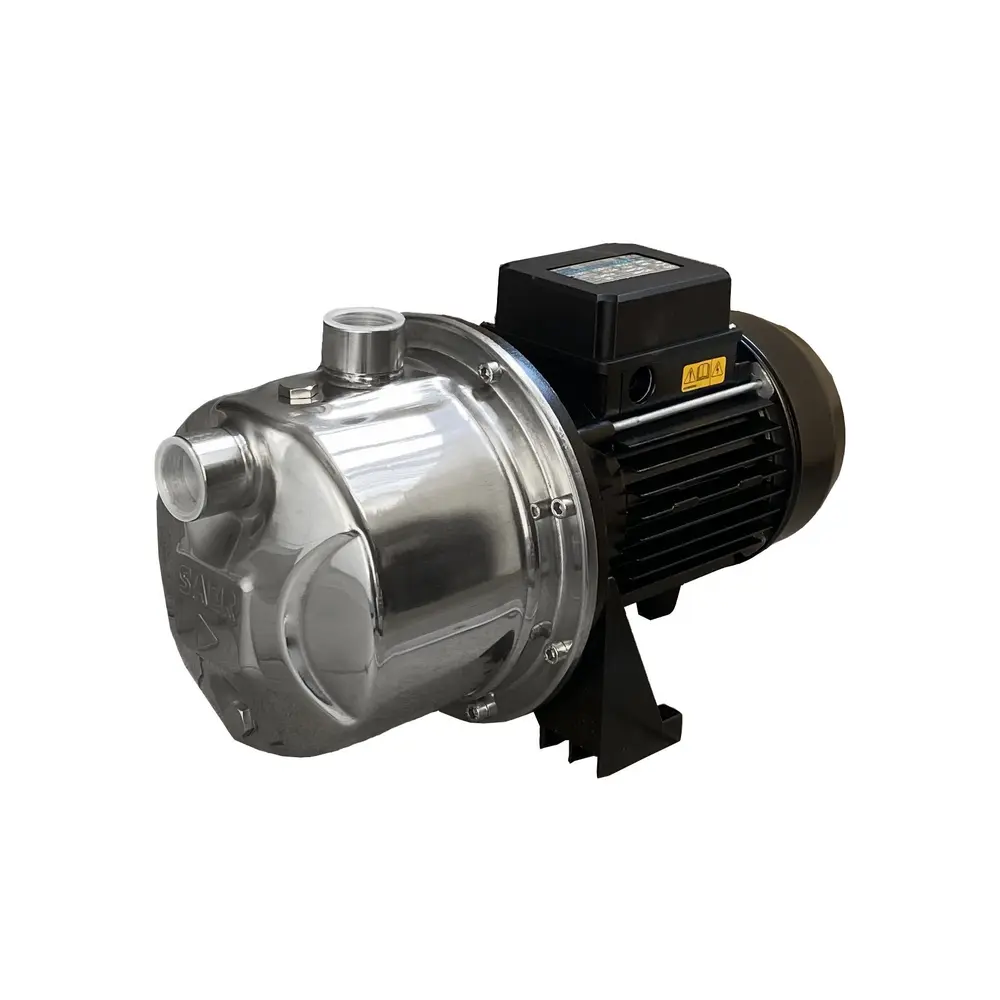

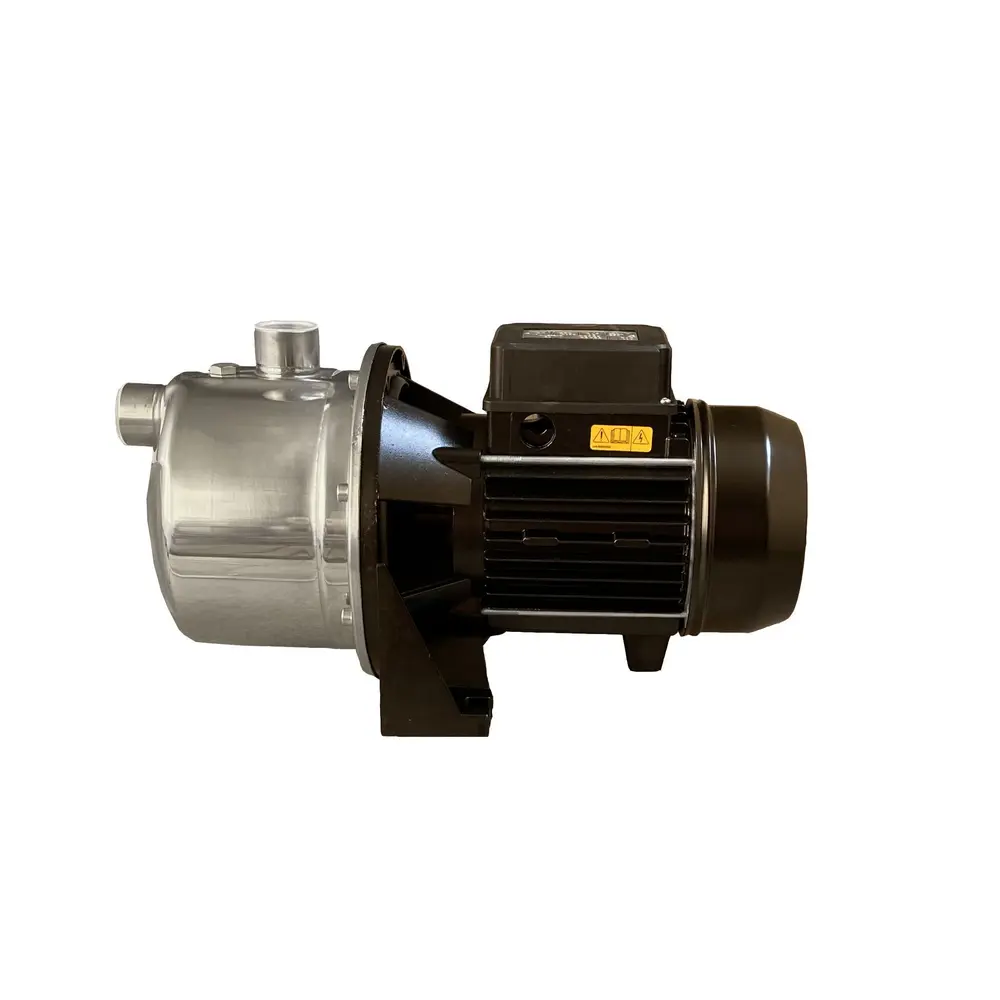

Насос центробежный M-99-N PL нерж. 0,75 кВт SAER (3,6 м3 / ч, 48 м)

Насос центробежный M-99-N PL нержавейка 0,75 кВт SAER (3,6 м3 / ч, 48 м)

Серия М включает в себя внешние самовсасывающие электронасосы центробежного типа с одним рабочим колесом . Эффект самовсасывания достигается благодаря эжектору (принцип Вентури), установленном в корпусе насоса.
Жидкость перекачиваемой только частично подается к нагнетательному патрубку насоса. Оставшаяся часть, рециркулируюе с помощью эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания.
Перед запуском в работу достаточно заполнить водой только насосную часть. Благодаря системе Вентури решается проблема перекачки жидкостей, содержащих воздух.

Область применения
Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Могут применяться в быту и промышленности, для автоматической подачи воды совместно с резервуарами-автоматическими агрегатами поддержания давления,
для орошения огородов, садов и т.д. .В частности, применяются в составе автоматических насосных станций серии TRX-5 (с гидроаккумулятором и реле давления) для водоснабжения жилых домов с неглубоких скважин и колодцев, перекачки воды из емкостей для полива, водоснабжения участков, повышения давления в магистральных трубопроводах холодной воды и т. д. Устанавливать насосы и станции необходимо в местах, защищенных от атмосферы влияния

Конструктивные характеристики.
Корпус насоса изготовлен из нержавеющей стали AISI 304.
Рабочее колесо -с технополимера (PL) .
Диффузор - из технополимера
Ротор - нержавеющая сталь.
Механическое уплотнение - из керамики и графита.
Корпус двигателя - с дюрале
Корпус двигателя охлаждается вентилятором
Электродвигатель закрытого типа с принудительным охлаждением (TEFC), пригодный для непрерывной работы.
Опоры вала ротора - шаровые подшипники, свободно доступны для обслуживания
Однофазные двигатели снабжены рабочим конденсатором, за запросу обмотки двигателя обеспечиваются термозащитой
Степень защиты IP44 (по запросу IP55).
Класс изоляции F.
всасывающий и напорный патрубок - резьбовые.
Напряжение: 230V-50Hz

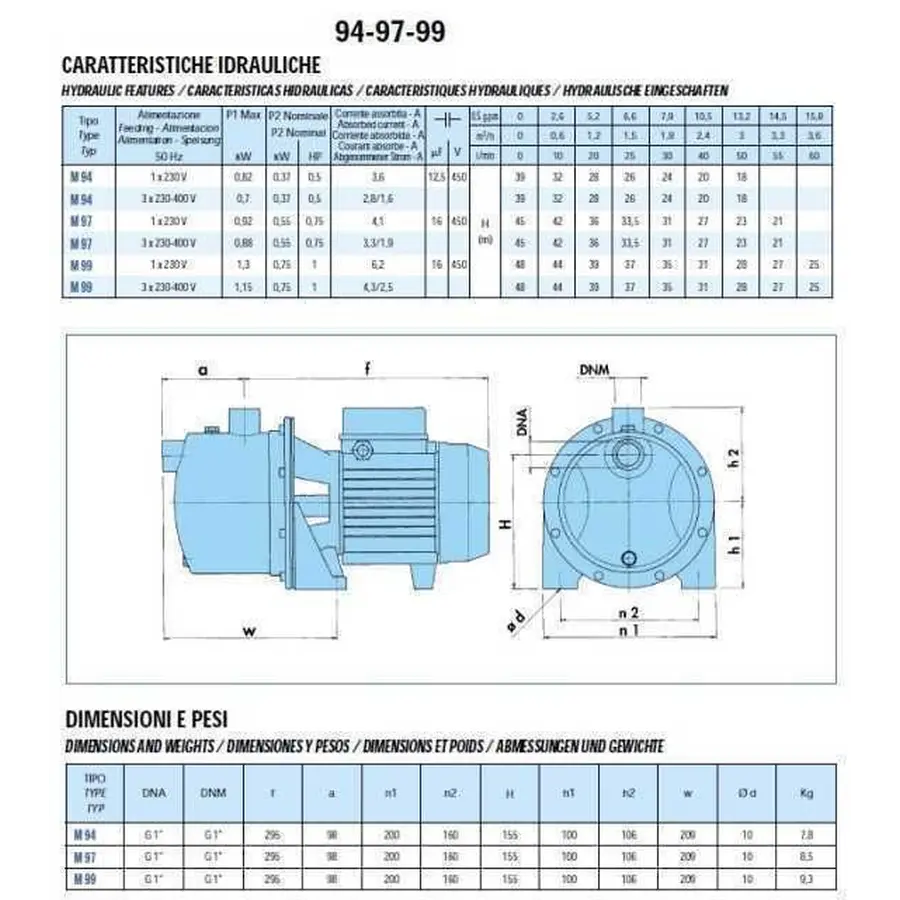

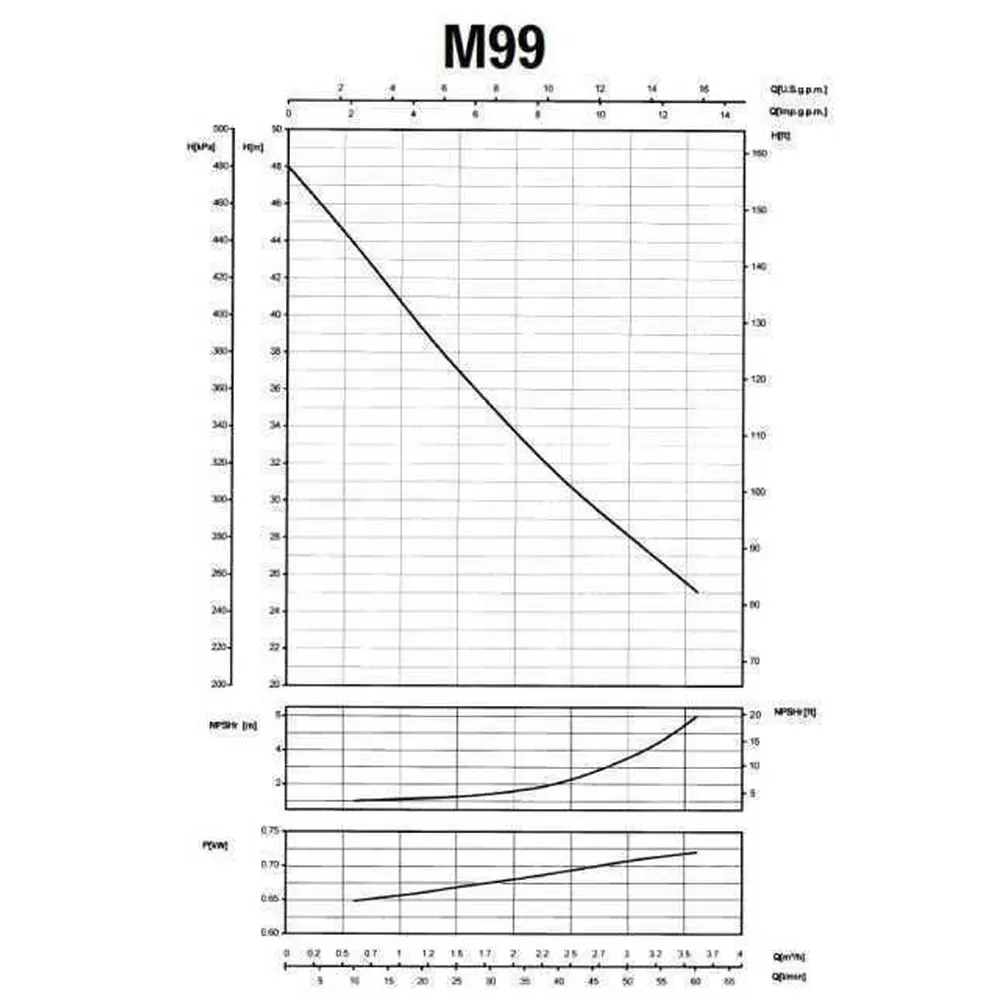

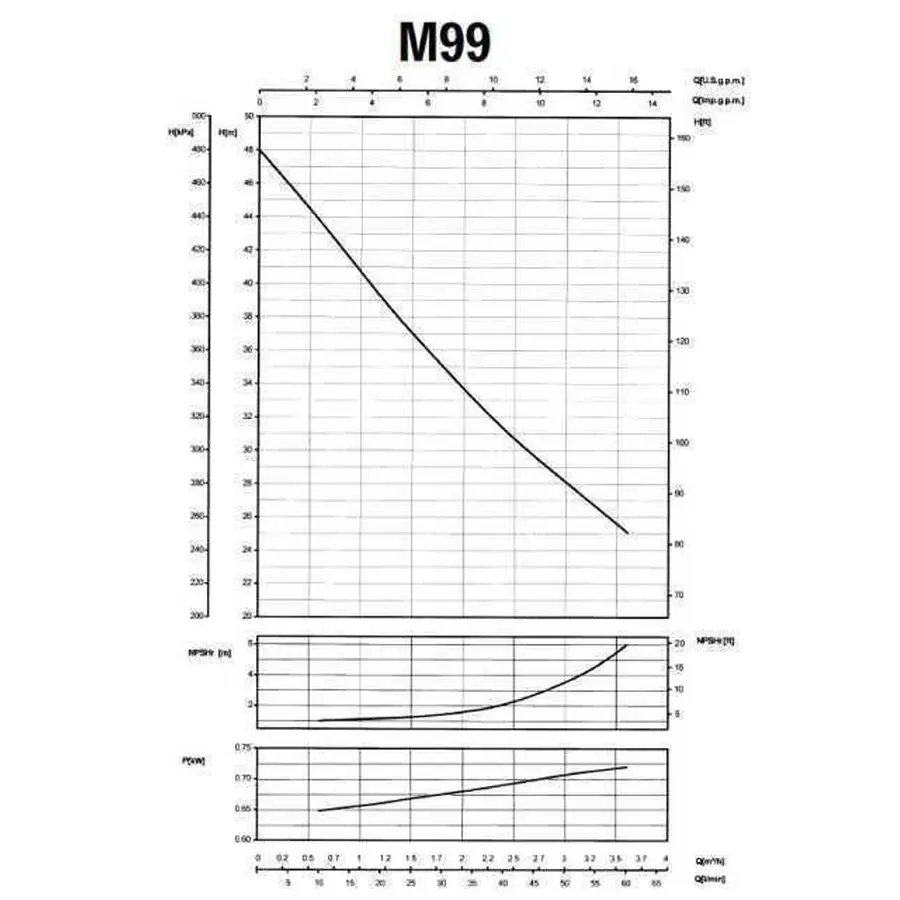

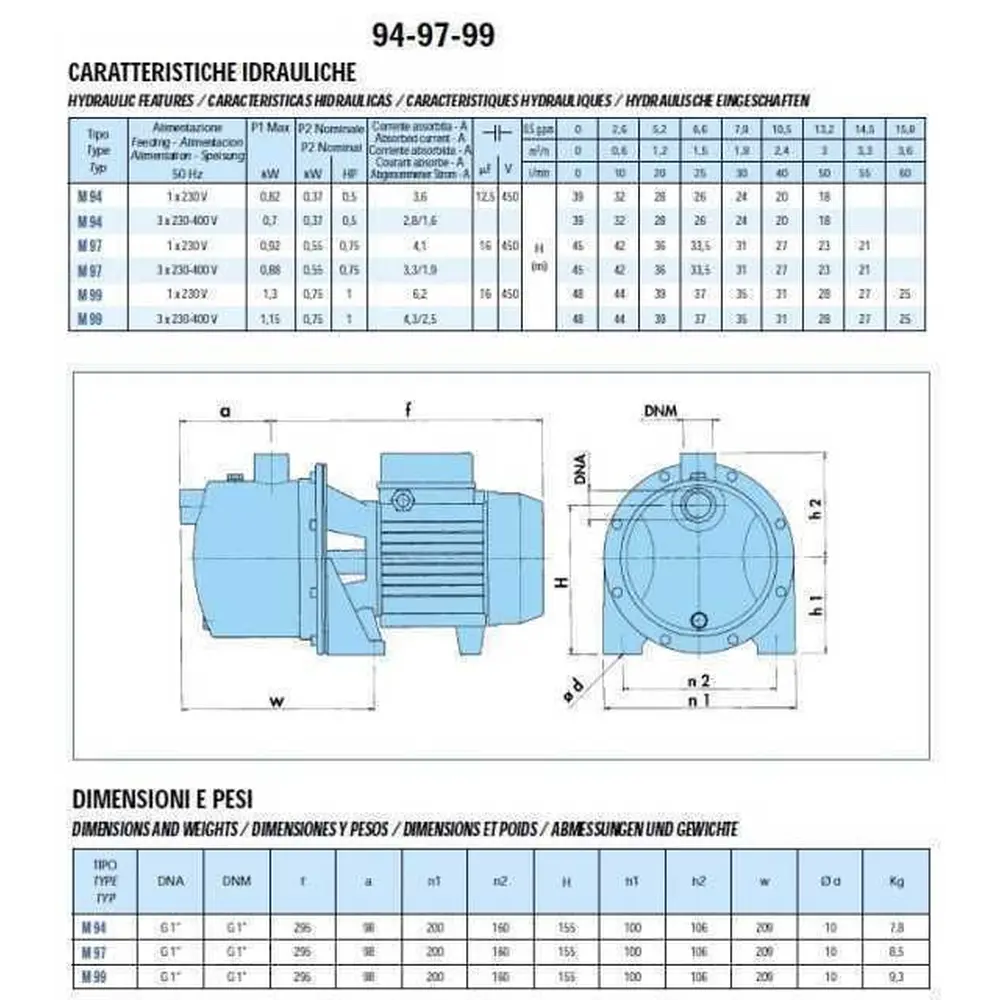

Технические характеристики

Номинальная мощность: 0,75 кВт

Максимальный напор: 48 м

Максимальный объем подачи: 3,6 м3 / ч

Диаметр всасывающего и напорного патрубков - 1 "

Глубина всасывания: 8- 9 м

Максимальное рабочее давление: 6 бар

температура жидкости: от -15 ° с до + 50 ° с

Максимальная температура окружающей среды 40 ° С

Допустимые гидравлические значения согласно UNI / ISO 2548 класс C, группа В, Электрические свойства соответствуют нормам CEI.

Рабочие параметры обеспечивают длительный срок службы насоса при перекачке чистой воды с плотностью 1000 кг / куб.м


Установление.
Насос должен быть установлен в горизонтальном положении
На всасывающем патрубке рекомендуется устанавливать обратный клапан.
