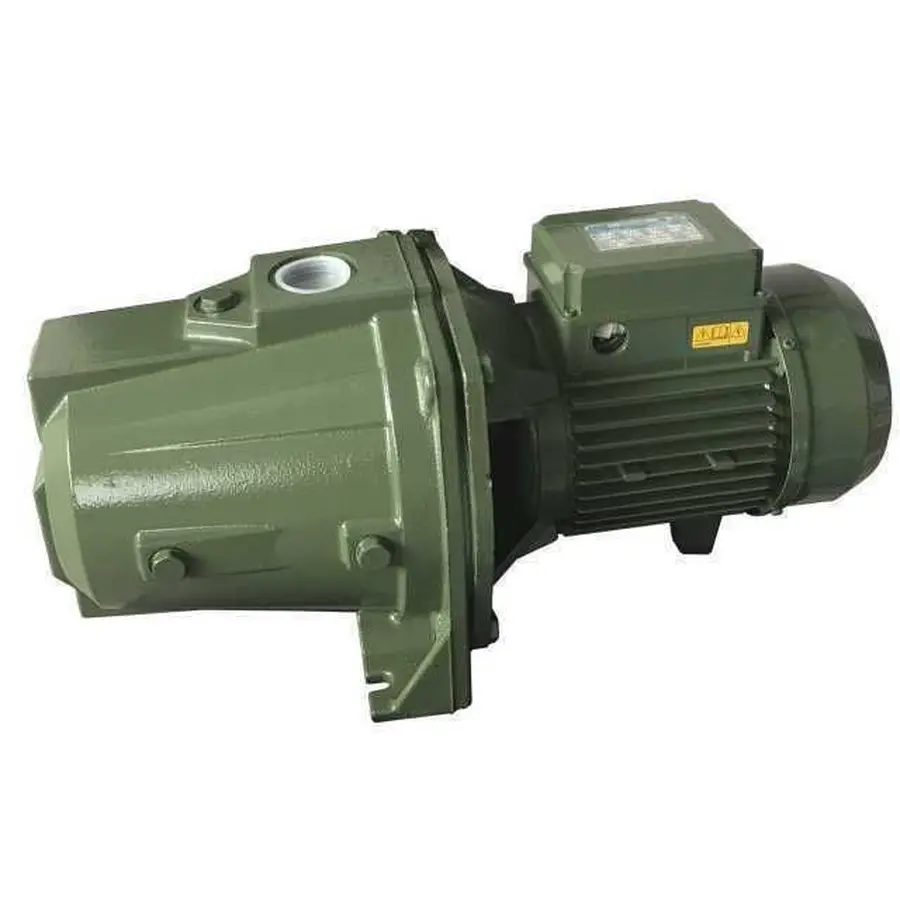

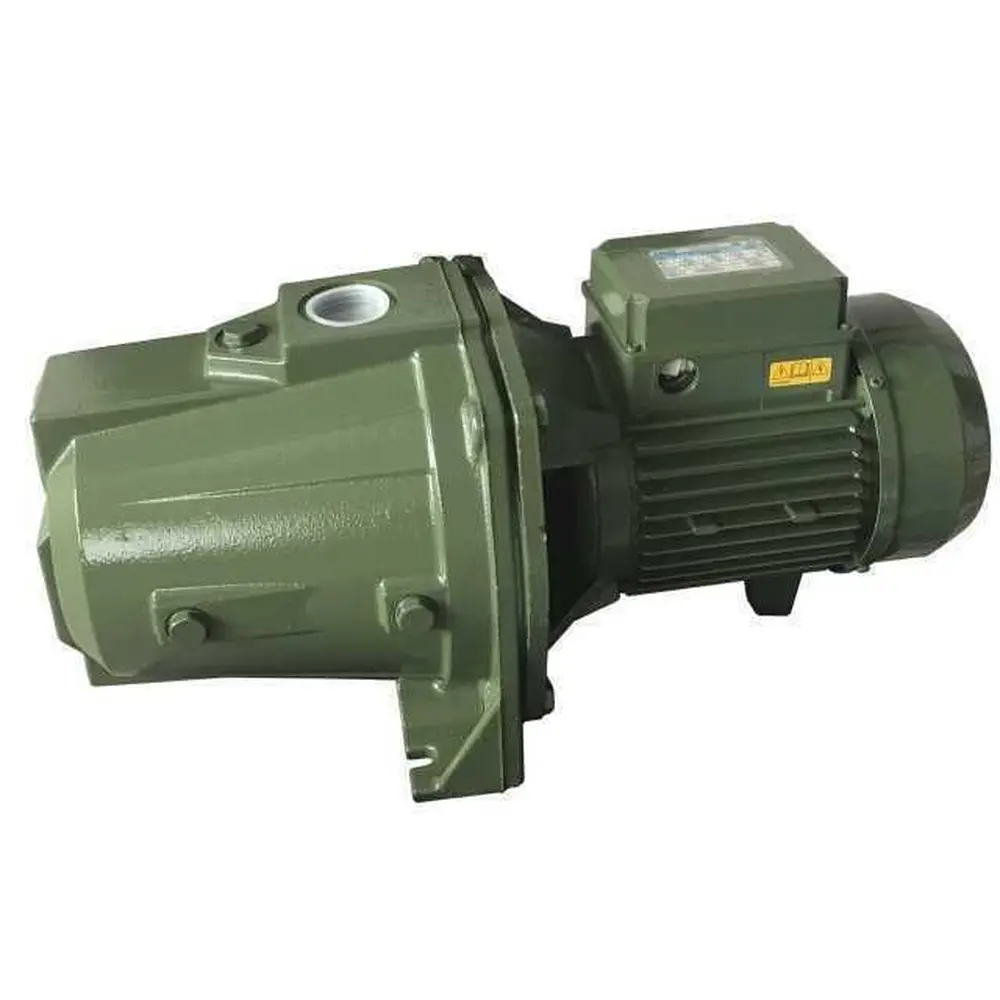

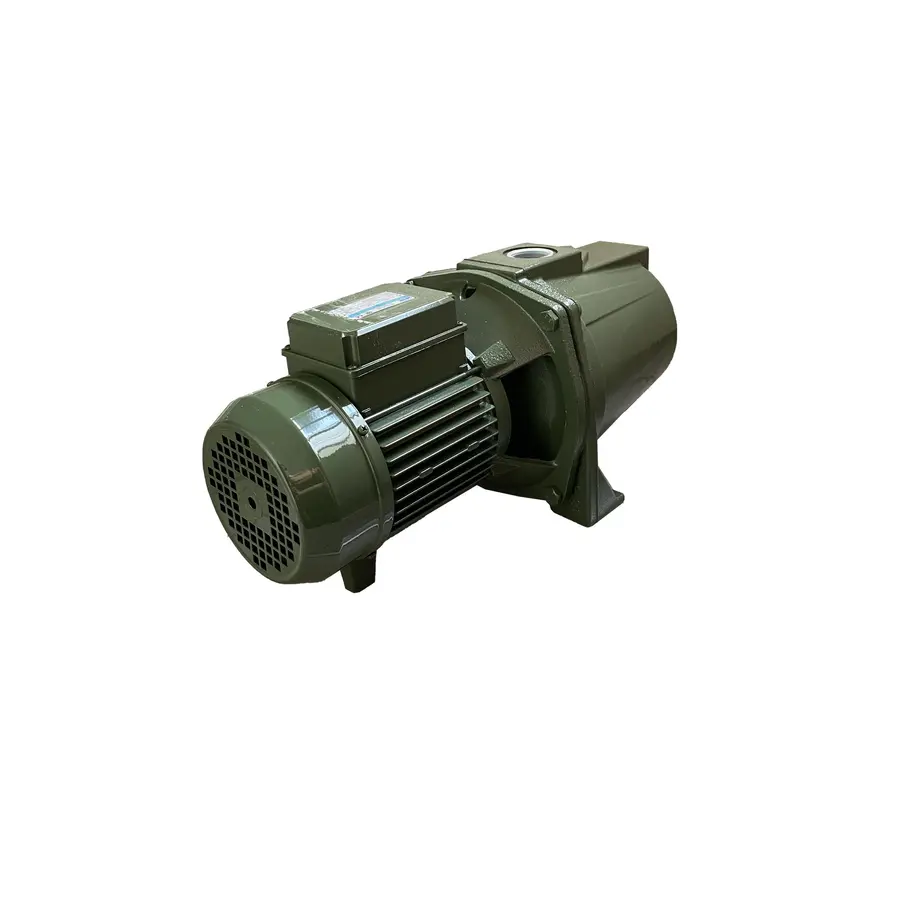

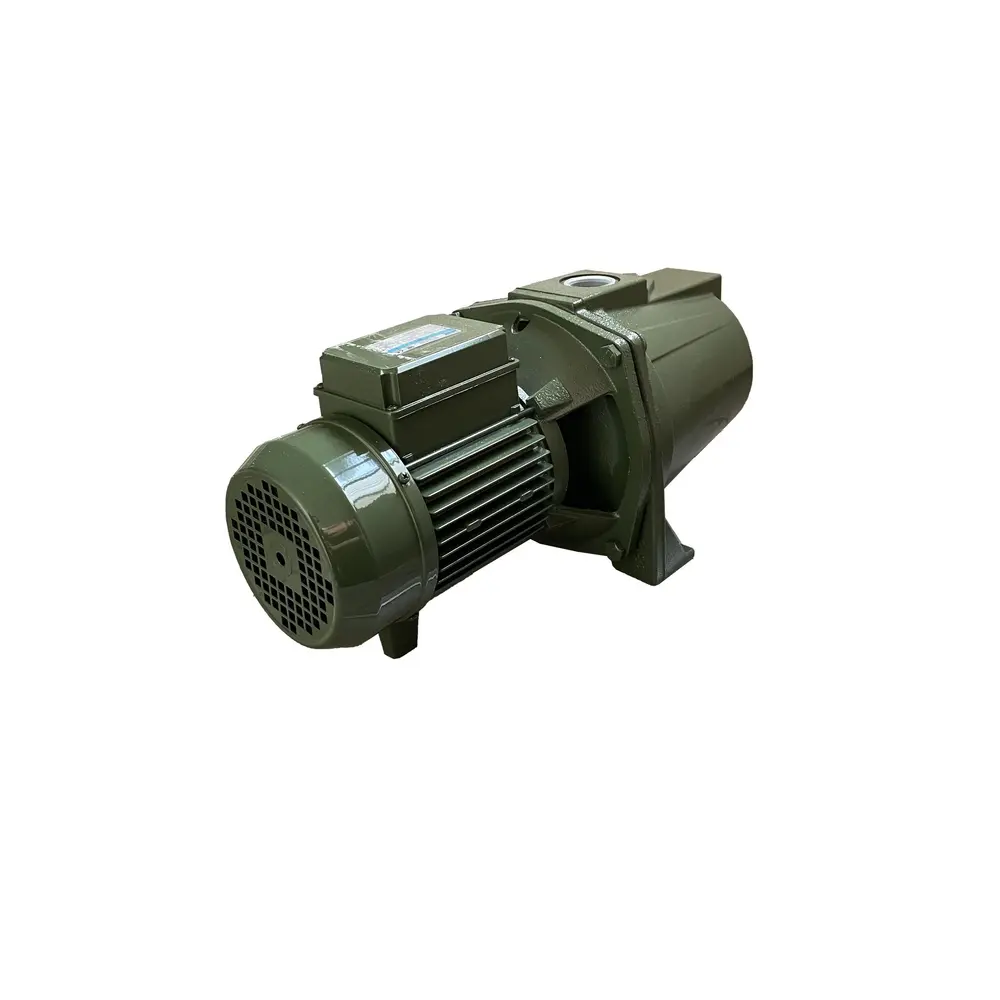

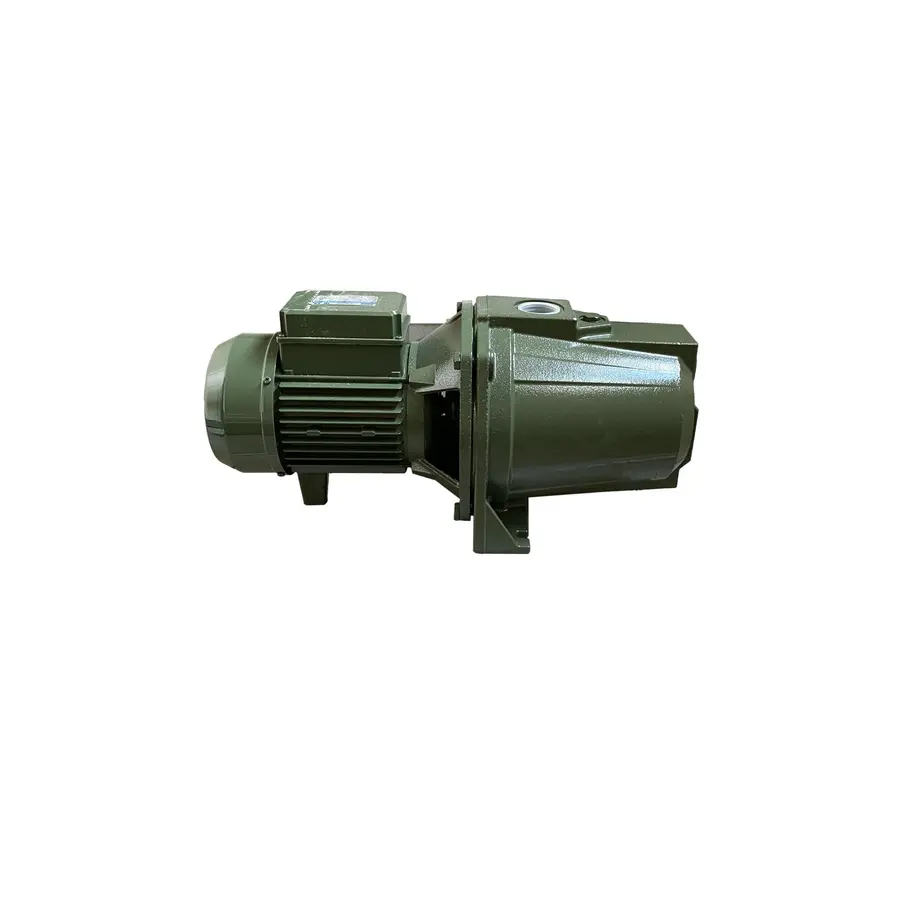

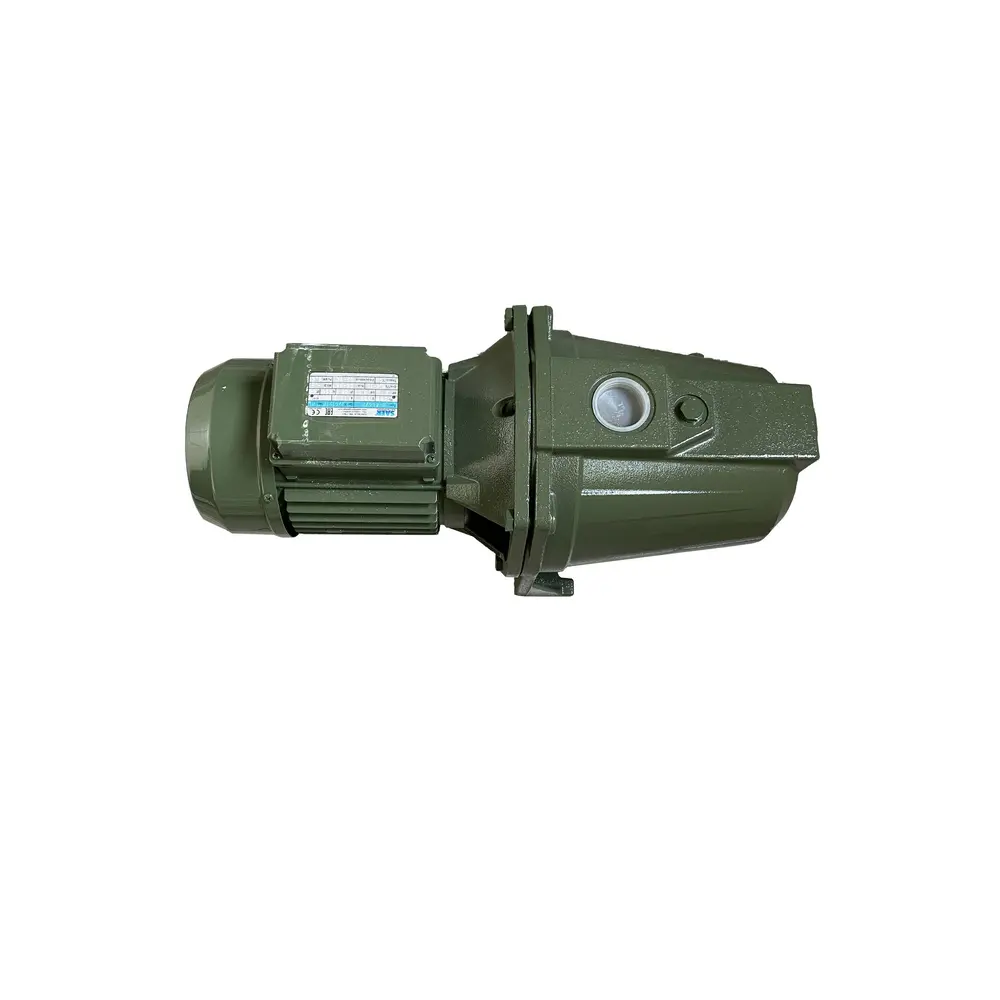

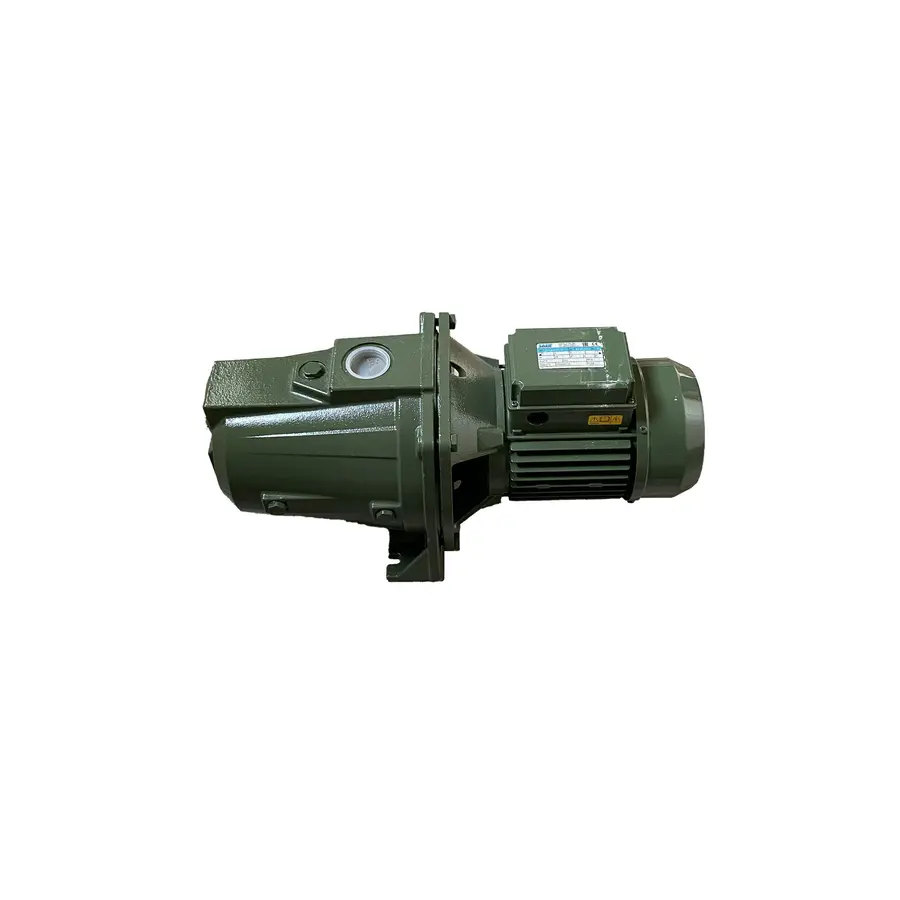

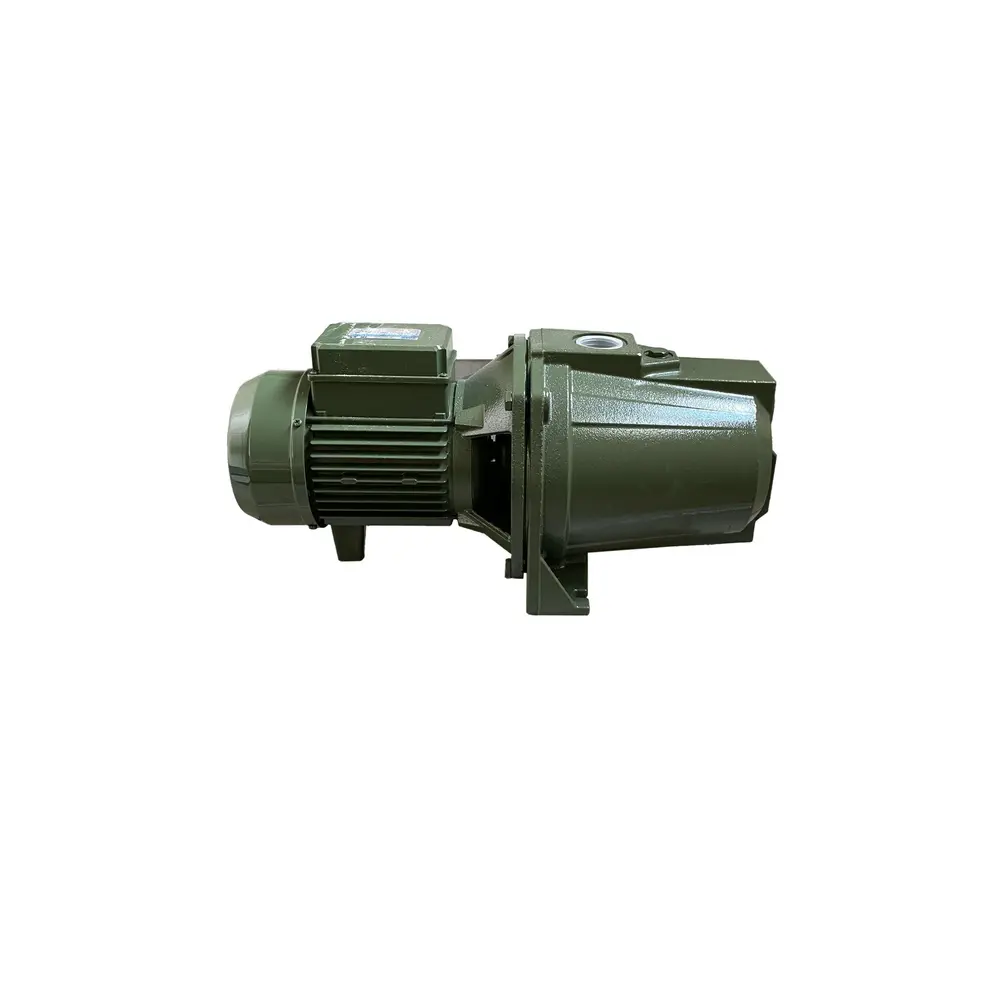

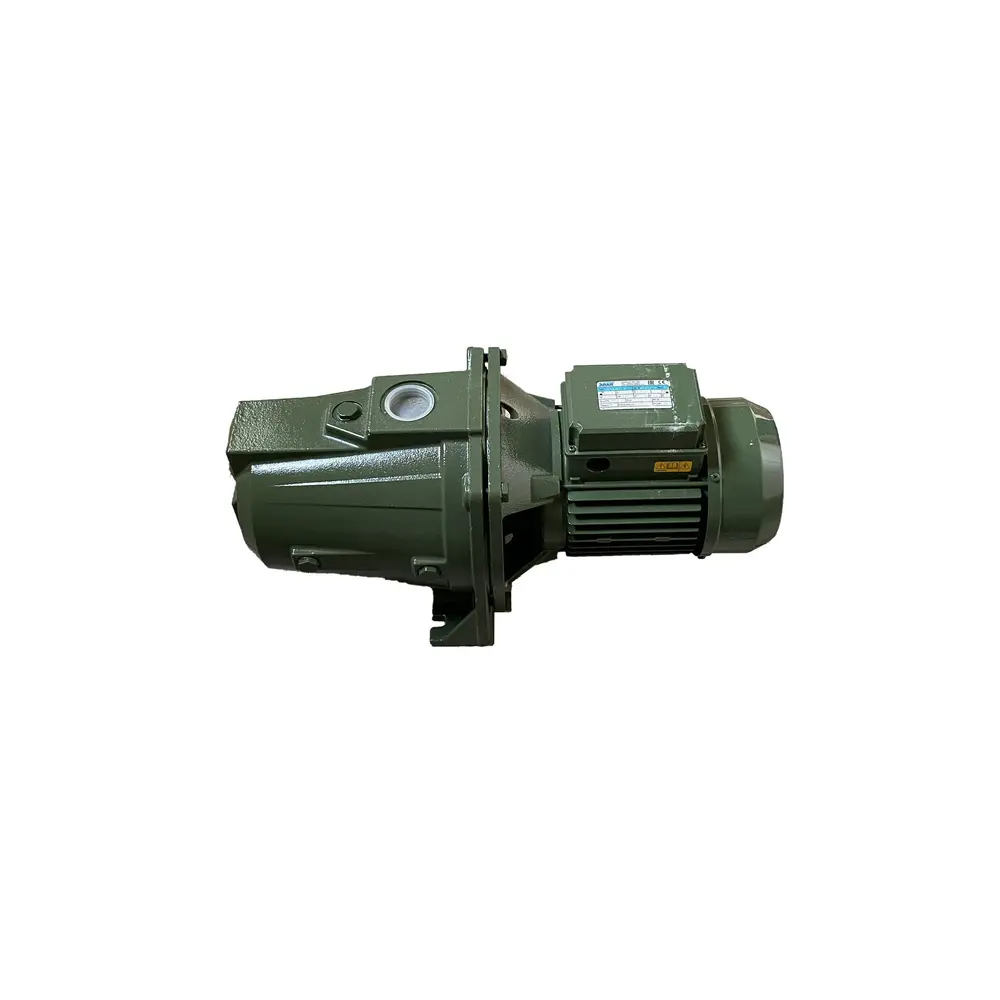

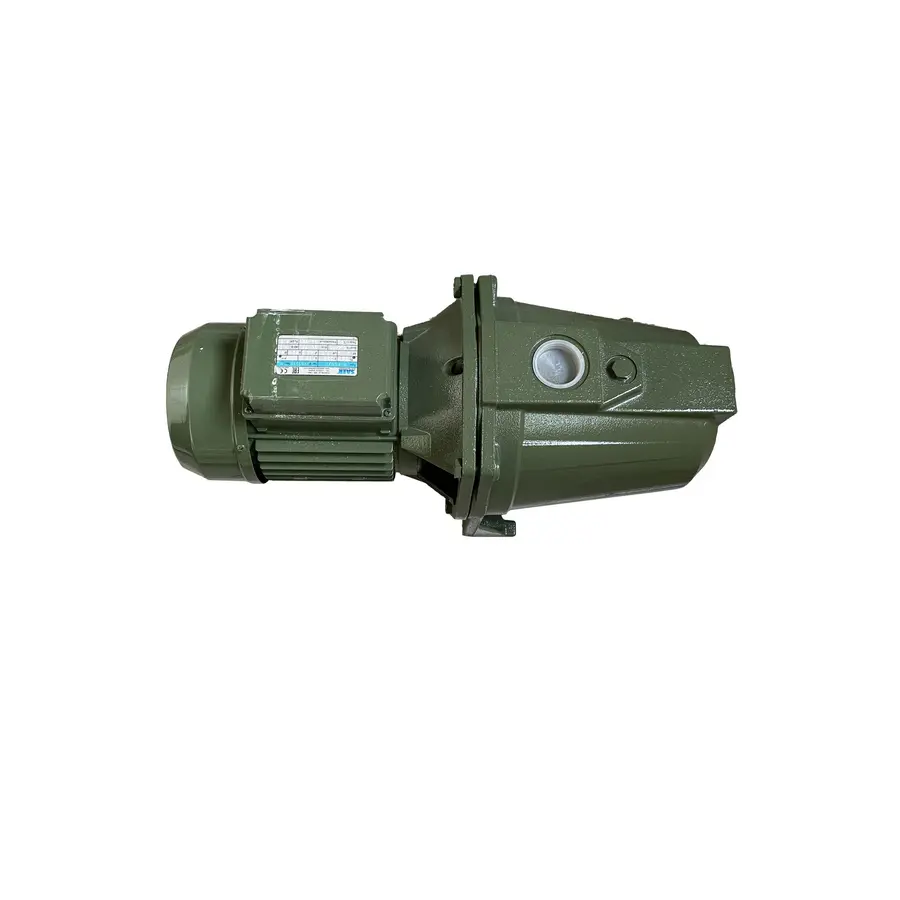

Насос центробежных M-400В 1,5 кВт SAER (10 м / ч, 52 м)

Насос центробежный M-400B 1,5 кВт SAER (10.0 м3 / ч, 52 м)

Серия М включает в себя внешние самовсасывающие электронасосы центробежного типа с одним рабочим колесом. Эффект самовсасывания достигается благодаря эжектору (принцип Вентури), установленном в корпусе насоса.
Жидкость перекачиваемой только частично подается к нагнетательному патрубку насоса. Оставшаяся часть, рециркулируюе с помощью эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания.
Перед запуском в работу достаточно заполнить водой только насосную часть. Благодаря системе Вентури решается проблема перекачки жидкостей, содержащих воздух.

Область применения
Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Могут применяться в быту и промышленности, для автоматической подачи воды совместно с резервуарами-автоматическими агрегатами поддержания давления,
для орошения огородов, садов и т.д. .В частности, применяются в составе автоматических насосных станций серии TR-400 (с гидроаккумулятором и реле давления) для водоснабжения жилых домов с неглубоких скважин и колодцев, перекачки воды из емкостей для полива, водоснабжения участков, повышения давления в магистральных трубопроводах холодной воды и т. д. Устанавливать насосы и станции необходимо в местах, защищенных от атмосферы влияния

Конструктивные характеристики.
Корпус насоса изготовлен из нержавеющей стали AISI 304.
Рабочее колесо -с латуни.
Диффузор - из технополимера
Ротор - нержавеющая сталь.
Механическое уплотнение - из керамики и графита.
Корпус двигателя - с дюрале
Корпус двигателя охлаждается вентилятором < br /> Электродвигатель закрытого типа с принудительным охлаждением (TEFC), пригодный для непрерывной работы.
Опоры вала ротора - шаровые подшипники, свободно доступны для обслуживания
Однофазные двигатели снабжены рабочим конденсатором, по запросу обмотки двигателя обеспечиваются термозащитой
Степень защиты IP44 (по запросу IP55).
Класс изоляции F.
всасывающий и напорный патрубок - резьбовые.
Напряжение: 230V-50Hz

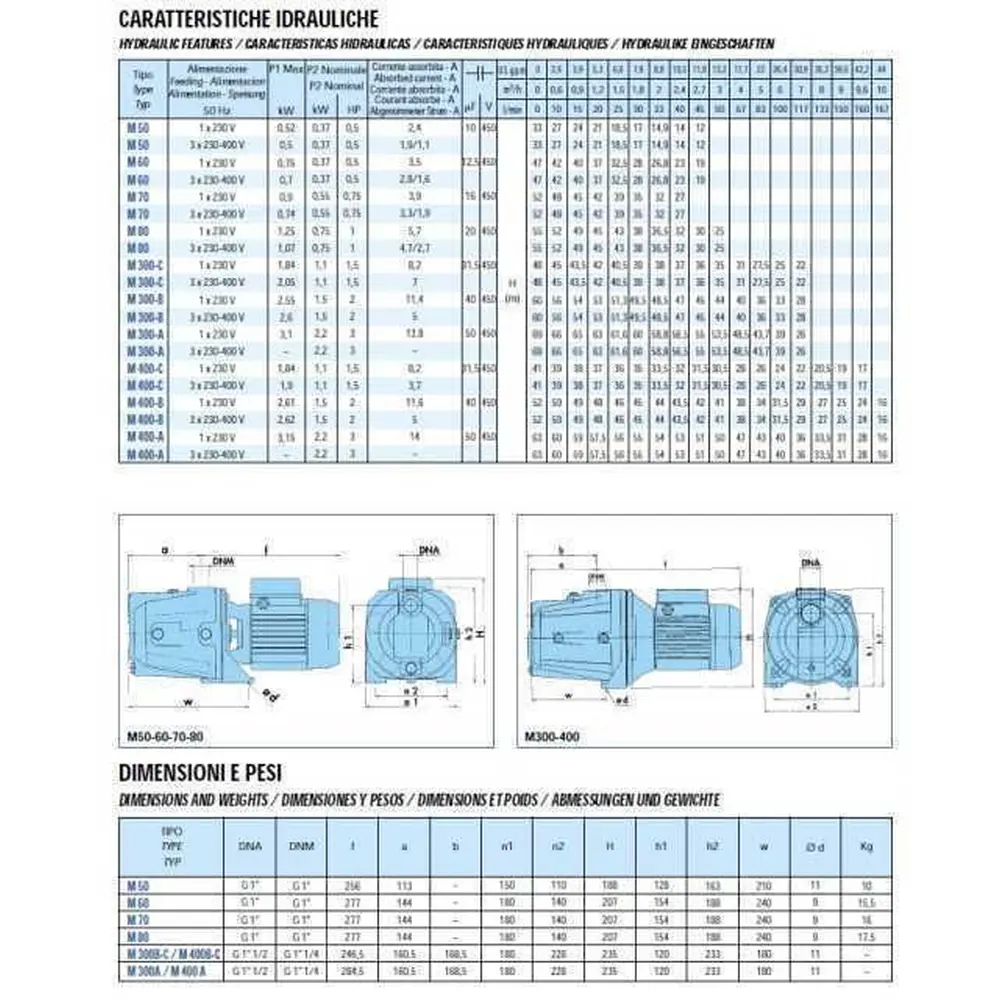

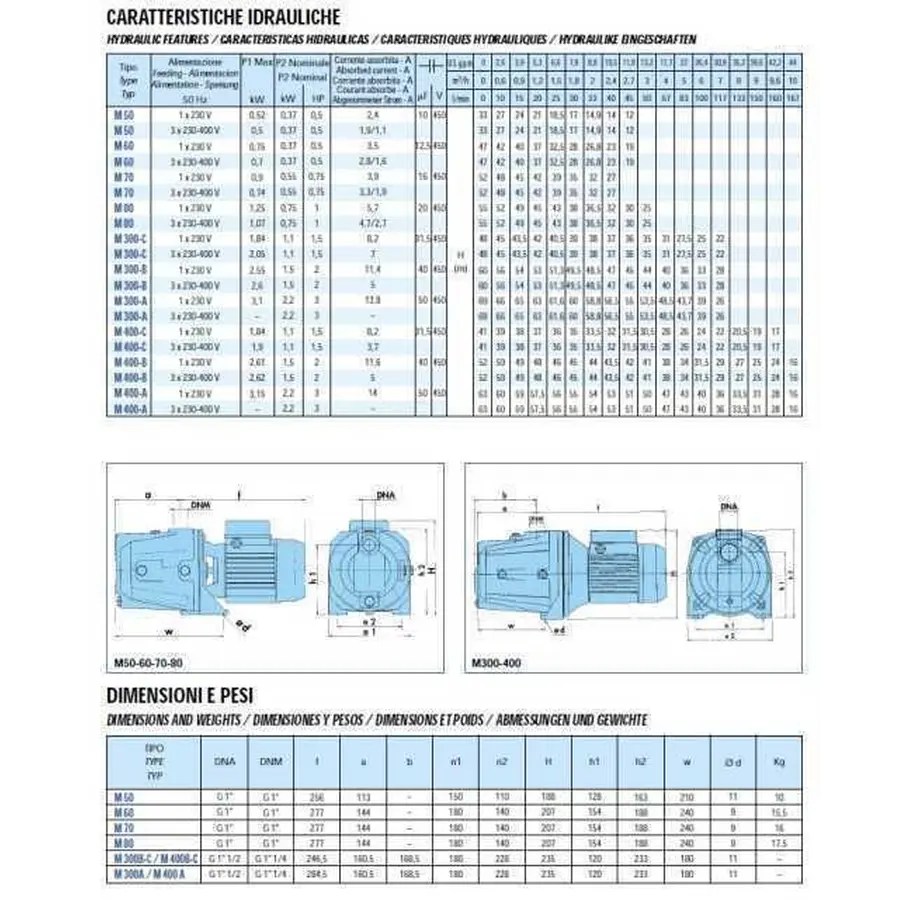

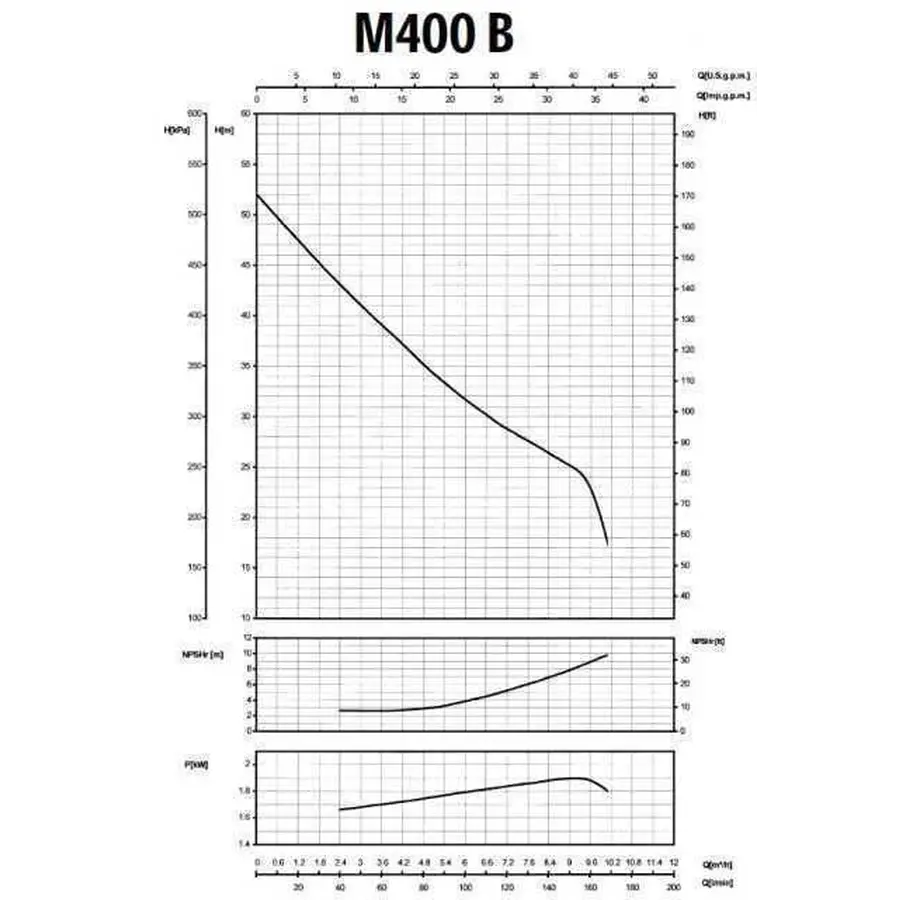

Технические характеристики

Номинальная мощность: 1,5 кВт

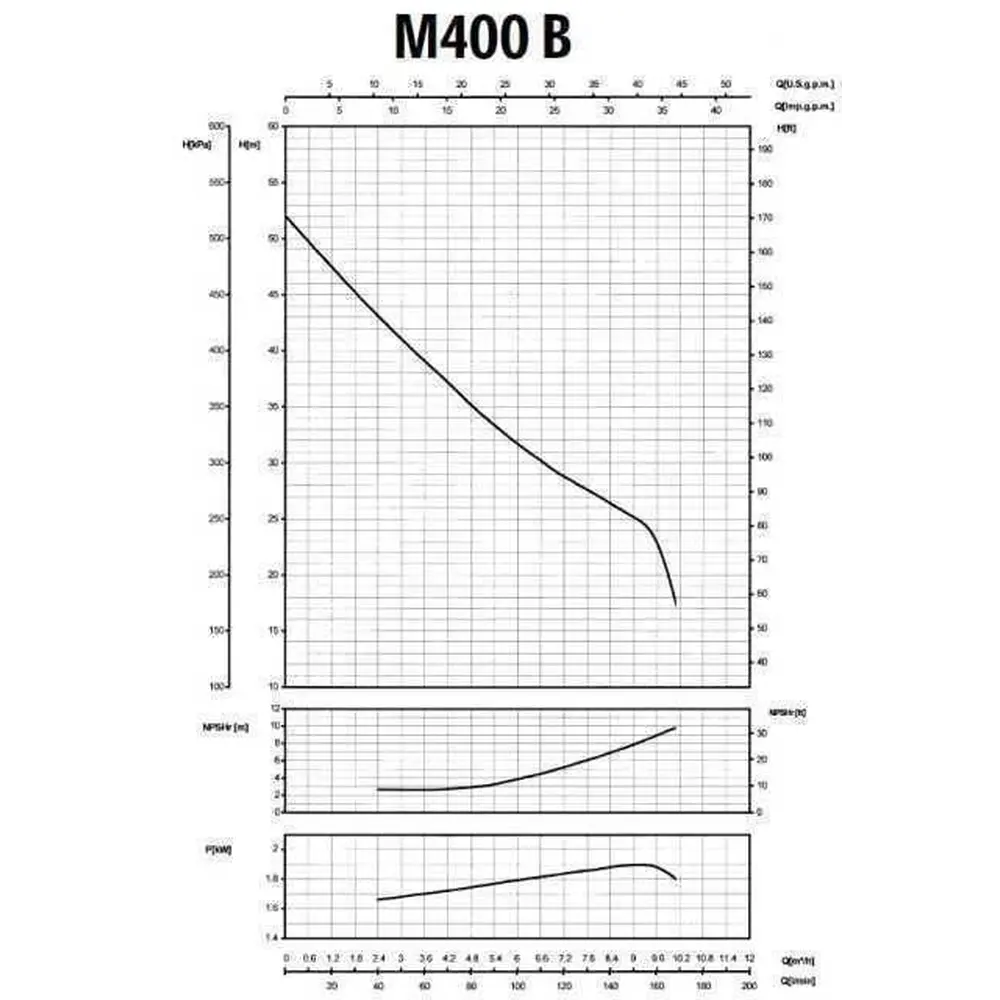

Максимальный напор: 52 м

Максимальный объем подачи: 10,0 м3 / ч

Диаметр всасывающего патрубка - 1 1/2 "

Диаметр напорного патрубка - 1 1/4"

Глубина всасывания: 8-9 м

Максимальное рабочее давление: 8 бар

Температура жидкости: от -15 ° с до + 50 ° с < br />
Максимальная температура окружающей среды: 40 ° С

Допустимые гидравлические значения согласно UNI / ISO 2548 класс C, группа В, Электрические свойства соответствуют нормам CEI.
< br /> Рабочие параметры обеспечивают длительный срок службы насоса при перекачке чистой воды с плотностью 1000 кг / куб.м


Установление.
Насос должен быть установлен в горизонтальном положении
На всасывающем патрубке рекомендуется устанавливать обратный клапан.
