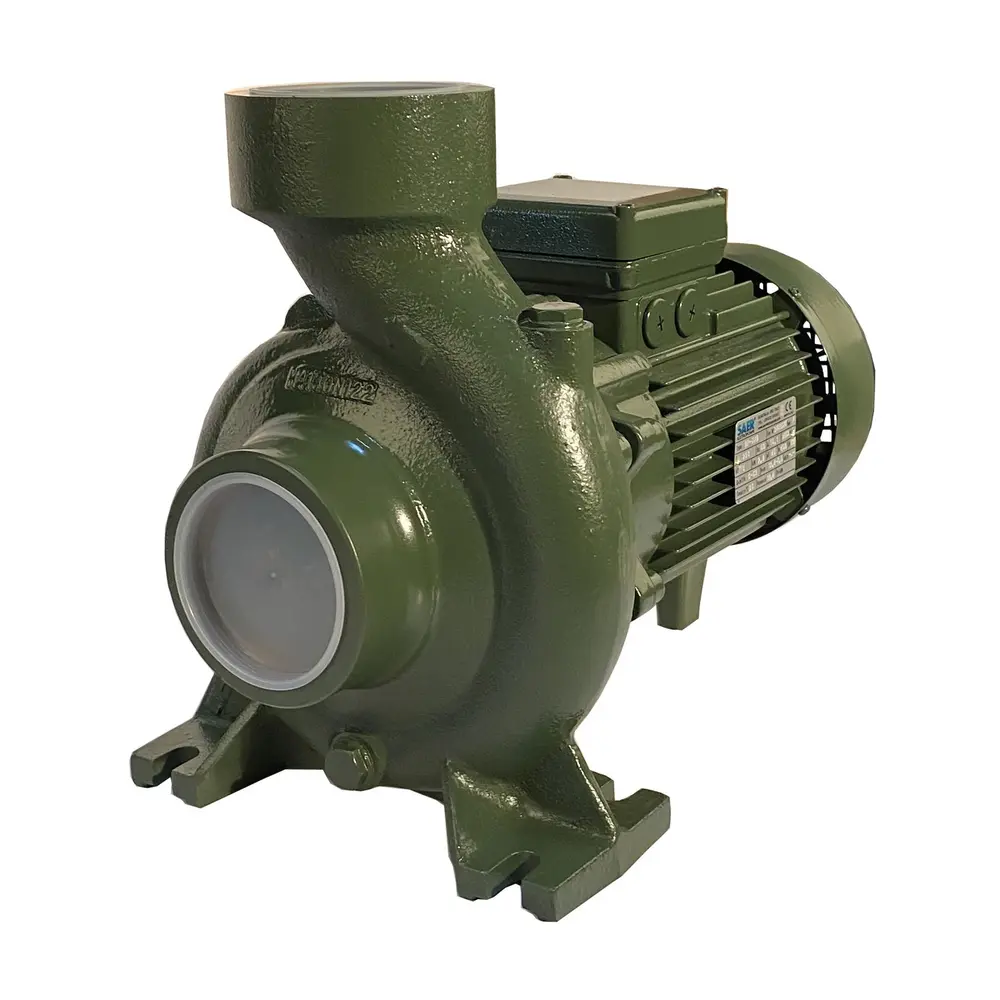

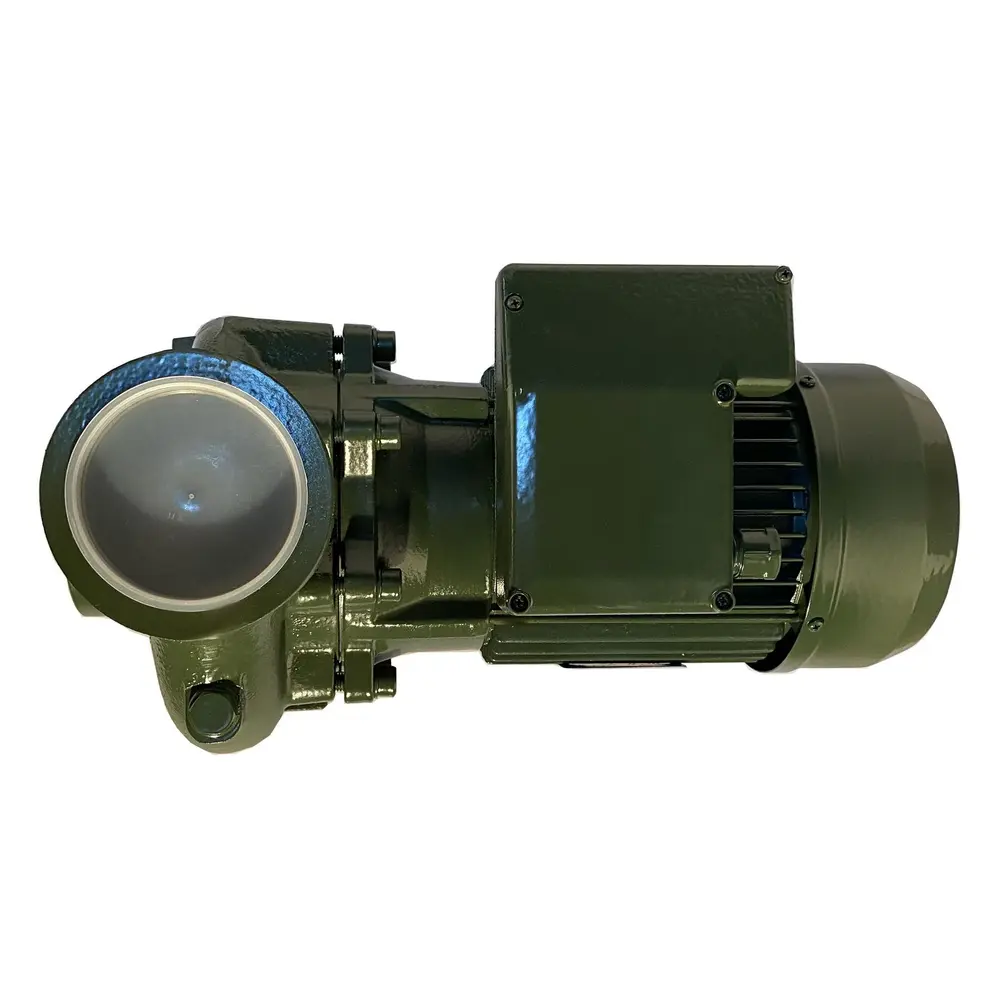

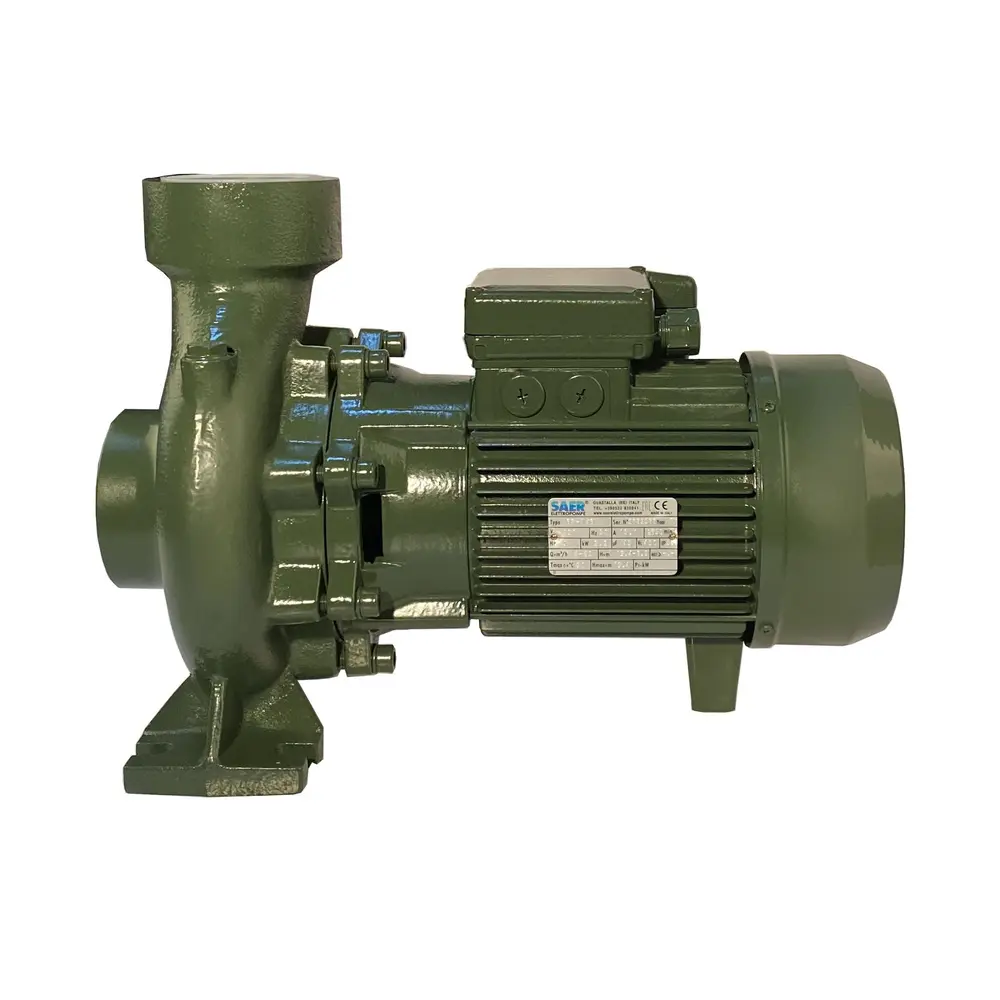

Насос центробежных BP-7B 2,2 кВт SAER (63,0 м3 / ч, 19,4 м) однофазный

Принцип работы
Насосы серии BP - это внешние одноступенчатые центробежные насосы, которые имеют малый и средний напоры и высокую производительность.
В этих насосах рабочее колесо посажено непосредственно на вал двигателя. Давление жидкости увеличивается непосредственно в корпусе насоса. Гидродинамическая форма рабочего колеса обеспечивает наименьшие гидравлические потери и способствует повышению давления благодаря особой конструкции лопастей.
Область применения.
Насосы применяются для автоматических установок водоснабжения, для оросительных установок и для подачи воды из озер и резервуаров.
Благодаря гидродинамической форме рабочего колеса и спиралевидные канала с большим проходом эти насосы пригодны для подачи также загрязненных жидкостей.

Насос центробежный BP-7B 2,2 кВт SAER (63,0 м3 / ч, 19,4 м)

Подача в 63,0 м3 / час.

Напор до 19,4 м.

Температура жидкости -15 ° с до + 120 ° с

Максимальное рабочее давление 10 bar.

Максимальная температура окружающей среды 40 ° с

Механическое уплотнение - из керамики и графита < br />
Вал ротора - нержавеющая сталь AISI 402В

Рабочее колесо - чугун

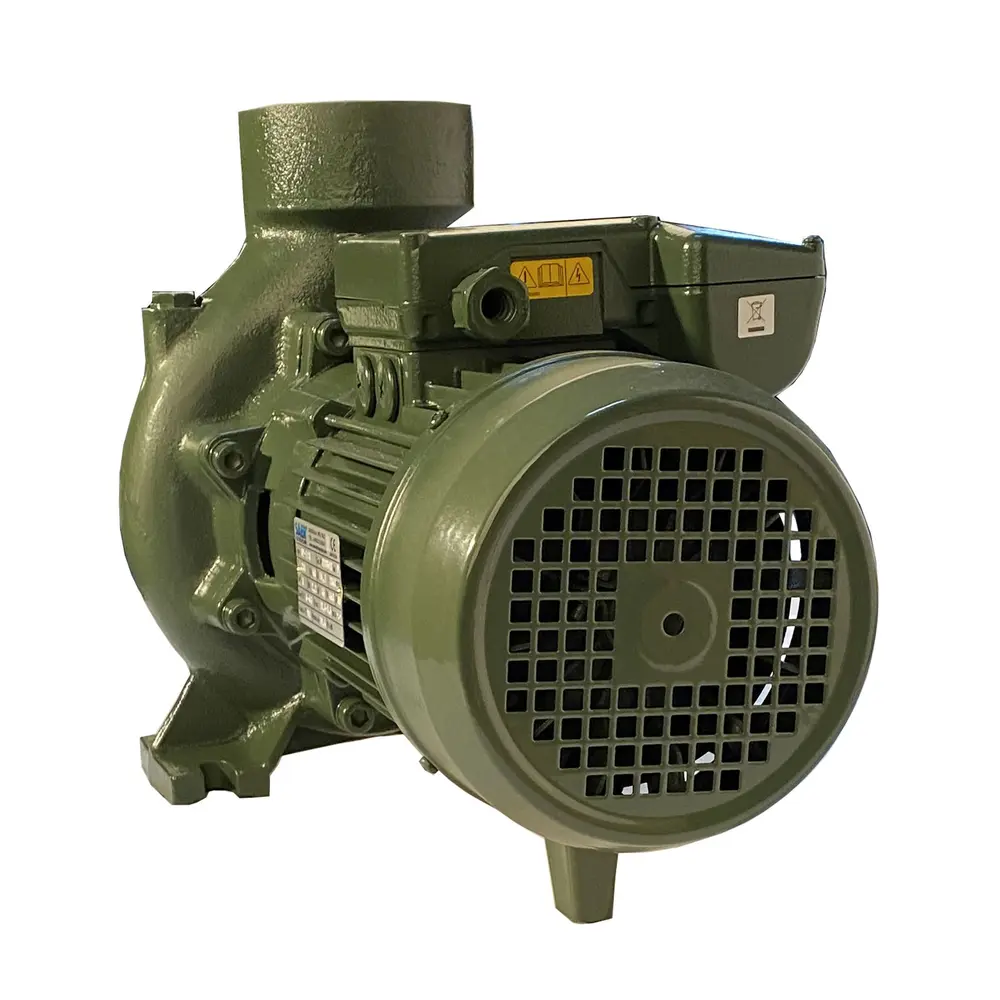

Корпус двигателя охлаждается вентилятором, опоры вала ротора - шаровые подшипники, свободно дос топни для обслуживания.

Однофазные двигатели снабжены рабочим конденсатором.

Степень защиты двигателя IP44 (IP55 по запросу)

Класс изоляции F.

Корпус насоса - чугун

Напряжение: 230V-50Hz- для однофазных двигателей, 230 / 400V-50Hz- для трехфазных двигателей.

манометрическая глубина всасывания до 8 метров; для глубины более 5 м рекомендуется монтировать диаметр всасывающей магистрали больше, чем диаметр всасывающего патрубка насоса.
Всасывающая труба должна быть герметичной и для получения рабочих параметров в соответствии с указанными в каталоге, должна иметь следующие минимальные размеры:
DN (диаметр всмокт. патрубка насоса) - 3 "
DN (диаметр всасывающей магистрали) - 150 мм

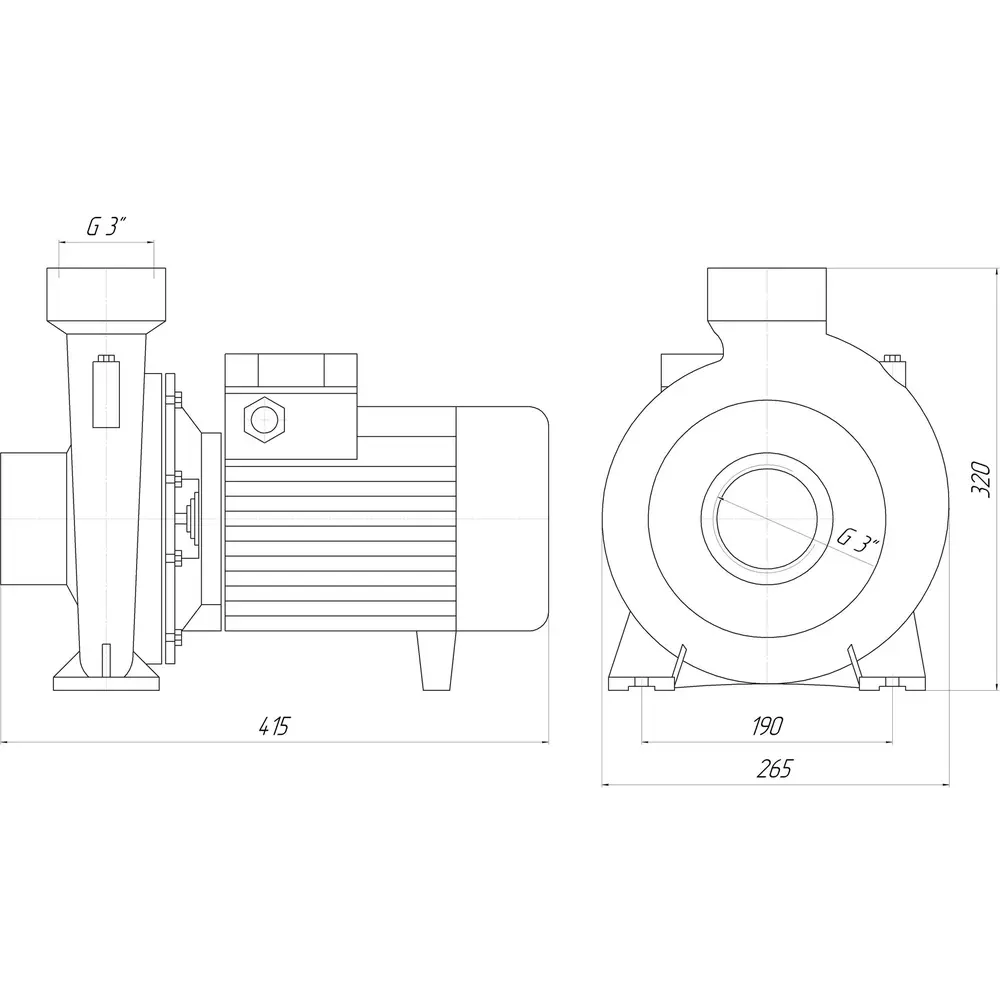

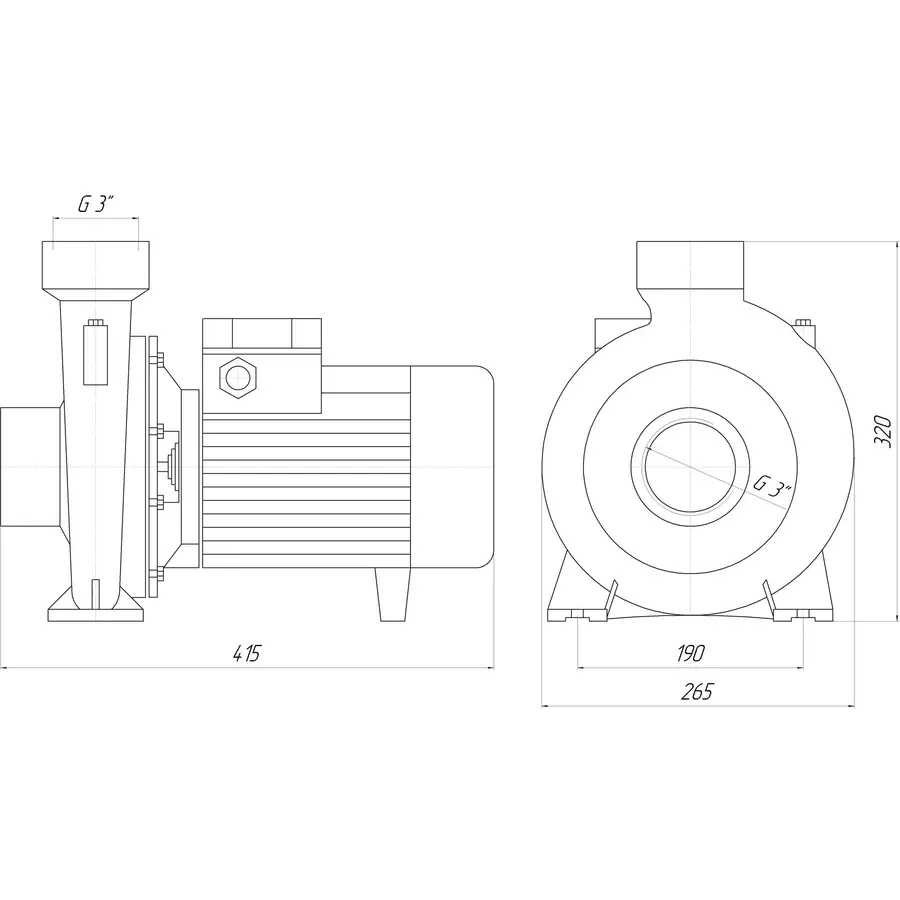

всасывающий и напорный патрубок - резьбовые, диаметр - 3"

на всасывающем патрубке рекомендуется устанавливать обратный клапан.


Установление.
Насос может быть установлен как в горизонтальном, так и в вертикальном положении. При вертикальном установлении двигатель должен быть расположен сверху корпуса насоса.
