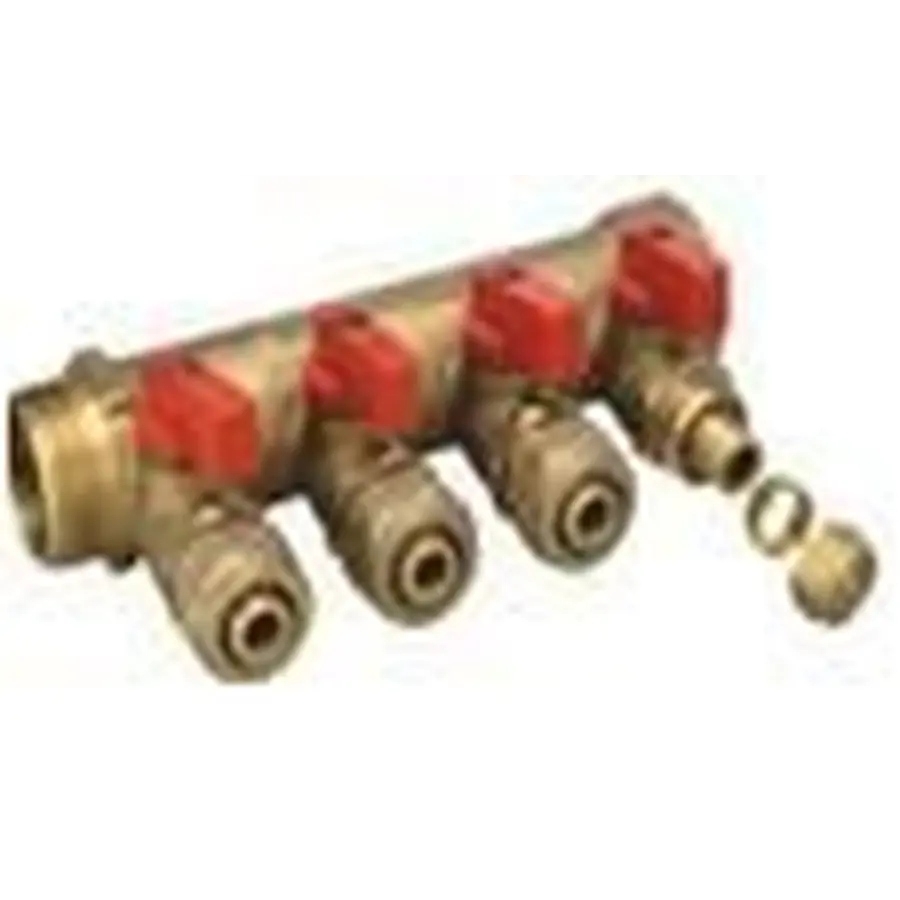

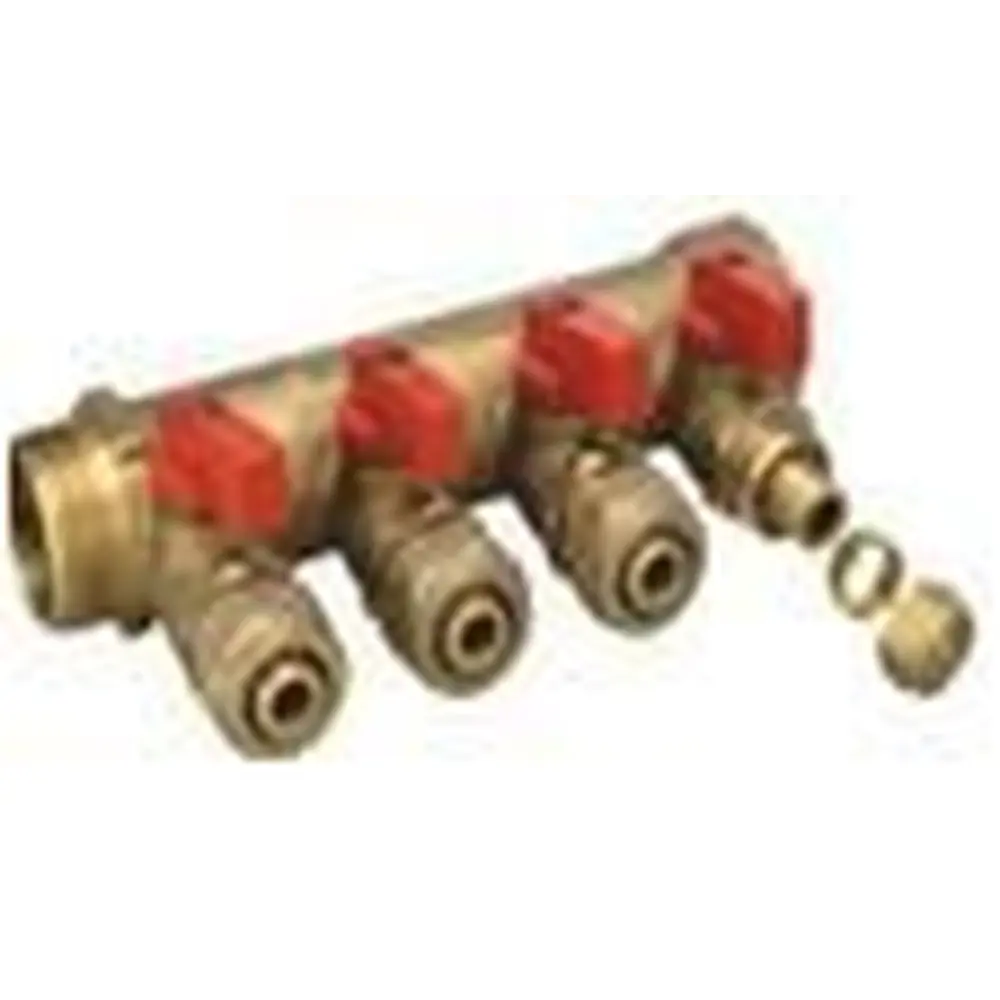

Коллектор CRISTAL 3 / 4х16 "четвёртой с перекрыванием (NM-1018)

Коллектор CRISTAL 3 / 4х16 "четвёртой с перекрыванием (NM-1018)

Количество выходов: 4
Резьба коллекторной балки: 3/4" дюйма
Диаметр выхода на трубу: 16

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления.

Параллельное соединение сантехнических приборов с помощью специального распределительного коллектора существенно облегчает их эксплуатацию. Коллекторная разводка позволяет сконцентрировать все подключения в одном месте, сохраняя при этом их независимость друг от друга. Таким образом, в случае необходимости отключить ту или иную ветвь это можно сделать, не нарушая функционирование всей системы.
Коллектор - это просто труба, в которой имеются выходы для подключения других трубопроводов:

Из двух сторон на коллекторах является резьба внешние или внутренние. Коллекторы бывают на разное количество контуров: от двух и более.

Когда необходимо плавное регулирование потоков рабочей среды, необходимый коллектор типа, оснащен встроенными вентилями.

коллекторы предназначены для распределения потока среды по отдельным
прибора или группы приборов, контура или петли «теплого пола», отдельных частях или ветвях системы.
Коллекторы CRISTAL могут использоваться на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам элементов коллекторных систем.
Коллекторы с регулирующими вентилями позволяют сбалансировать расходы
по потребителям.
Коллекторы с шаровыми кранами дают возможность отключать каждого < br /> отдельного потребителя.
К коллекторов могут присоединяться стальные, полимерные, металлополимерные и медные трубопроводы.


Конструкция коллектора включает в себя латунный никелированный корпус 1 с присоединенными к нему выходными патрубками 2 (их соединения произведено на резьбе и герметизировано клеем анаэробного отверждения Loctite, допущенным для контакта с пищевыми жидкостями). В отводах корпуса между выполненными с РТFE (тефлона) седельными прокладками 3 расположены шаровые затворы 4 - латунные, с хромовым гальванопокрытием. Затвор приводится в движение латунным штоком 6, уплотнение которого обеспечивается двумя сальниковыми EPDM-кольцами 5. Перекрытие потока осуществляется поворотом на 90o выполненной из ABS ручки 7, крепления которой к штоку производится с помощью винта 8.

Преимущества использования коллектора CRISTAL:
 давление в трубах будет выровнено по всему помещению.
 отопления дома будет проводиться равномерно
 стабилизация давления в трубопроводе:
 отсутствие температурных перепадов при одновременной работе нескольких устройств ;
 обособленность каждого подключения, что позволяет при необходимости заблокировать определенную ветвь, не нарушая функционирование всей системы;
 возможность организации скрытого трубопровода;
 удобство и безопасность эксплуатации;
 возможность контроля и регулирования технических параметров подключенных систем (например, в разводок для теплого пола).

Теги: Колектора, CRISTAL
